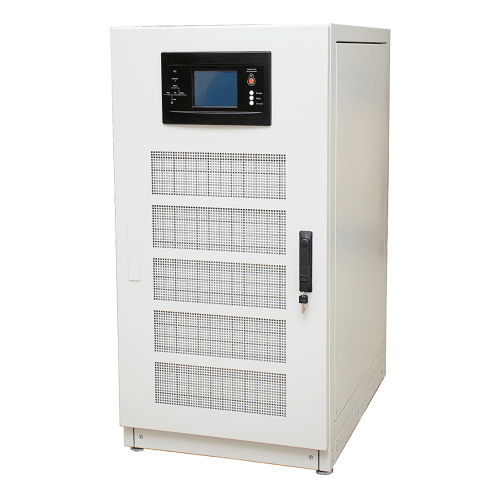

Модульный трехфазный ИБП SM030(2x10) 20 кВА

Модульный онлайн ИБП SM030 (2x10) обеспечивает бесперебойным электропитанием и защищает от нестабильного напряжения в сети 380 В трехфазное электрооборудование, например:

• телекоммуникационную и серверную технику,
• IT и компьютерное оборудование,
• аудио и видеотехнику Hi-Tech,
• диагностическую медицинскую технику,
• электротехнику для сферы торговли,
• мощную бытовую электротехнику.

SM030 (2x10) представляет собой прочный металлический шкаф, в котором установлено два силовых модуля по 10 кВА /9 кВт и другая компонентная база устройства. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силового модуля позволяет увеличить выходную мощность системы питания до 30 ВА / 27 кВт, а параллельное подключение до 3-х блоков ИБП SM030, полностью укомплектованных модулями, – до 90 кВА/ 81 кВт.

SM030 (2x10) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

SM030 (2x10) использует в своей работе прогрессивную технологию двойного преобразования, которая обеспечивает:

• работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении,
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
• максимальную защиту нагрузки от негативных воздействий электросети,
• полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Подключение электросети и нагрузки к ИБП осуществляется через шины.

Автономная работа

ИБП SM030 (2x10) не имеет встроенных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП SM030 (2x10) также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлен современный ЖК-дисплей со светодиодными индикаторами, который позволяет легко контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

SM030 (2x10) оснащен встроенной системой защиты от:

• перегрузки и короткого замыкания,
• внутреннего перегрева,
• высокочастотных сетевых помех и импульсных перенапряжений,
• переходных процессов при коммутации и нелинейных искажений,
• «глубокого» разряда батарей.

ИБП также оборудован:

• централизованным электронным байпасом, позволяющим автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя,
• техническим байпасом, для ручного перевода питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе нагрузки.

Средства мониторинга

SM030 (2x10) имеет функционал для локального/удаленного мониторинга работы устройства.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Работа устройства отслеживается в программах Shut Down Manager или Shtyl Device Manager.

В ИБП также предусмотрен порт EPO для дистанционного аварийного отключения.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±1,5%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.

Функциональность

• подключение дополнительных силовых модулей,
• оптимальное резервное питание за счёт внешних АБ,
• совместимость в работе с генераторами,
• функция «холодного» старта,
• функция «горячей» замены силовых модулей,
• встроенный технический и автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• создание резервируемых конфигураций по схеме N+X,
• параллельное подключение блоков ИБП – до 3-х шт.

Высокая надежность

• многоуровневая система защиты от проблем в электросети,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля батарей,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
