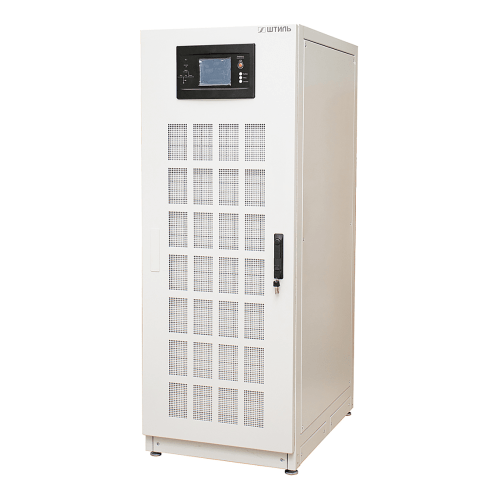

Модульный трехфазный ИБП SM060(5x10) 50 кВА

Модульный онлайн ИБП SM060/10 (5x10) используется для обеспечения бесперебойной работы и защиты от нестабильного напряжения в сети 380 В трехфазных нагрузок, например:

• телекоммуникационной и серверной техники,
• IT и компьютерного оборудования,
• аудио и видеотехники Hi-Tech,
• диагностической медицинской техники,
• электротехники для сферы торговли и развлечения,
• мощной бытовой техники.

SM060/10 (5x10) представляет собой прочный металлический шкаф, в котором установлено пять силовых модулей по 10 кВА /9 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силового модуля позволяет увеличить выходную мощность системы питания до 60 кВА /54 кВт, а параллельное подключение до 3-х блоков ИБП SM060/10, полностью укомплектованных модулями, – до 180 кВА / 162 кВт.

SM060/10 (5x10) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

SM060/10 (5x10) является ИБП онлайн топологии, обладающий технологией двойного преобразования тока, которая обеспечивает:

• работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении,
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
• максимальную защиту нагрузки от негативных воздействий электросети,
• полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Подключение нагрузки и входной сети выполняется через шины.

Автономная работа

Модель SM060/10 (5x10) без встроенных батарей. Устройство способно обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП имеет встроенное зарядное устройство, ток которого устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

SM060/10 (5x10) оснащен высокоэффективной системой защиты от:

• перегрузки и короткого замыкания,
• внутреннего перегрева,
• высокочастотных сетевых помех и импульсных перенапряжений,
• переходных процессов при коммутации и нелинейных искажений,
• «глубокого» разряда батарей.

Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

SM060/10 (5x10) имеет возможность локального/удаленного мониторинга и управления.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

ИБП контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Также модель оснащена портом EPO для дистанционного аварийного отключения.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±1,5%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.

Функциональность

• подключение дополнительных силовых модулей,
• оптимальное резервное питание за счёт внешних АБ,
• совместимость в работе с генераторами,
• функция «холодного» старта,
• функция «горячей» замены силовых модулей,
• встроенный технический и автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• создание резервируемых конфигураций по схеме N+X,
• параллельное подключение блоков ИБП – до 3-х шт.

Высокая надежность

• многоуровневая система защиты от проблем в электросети,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля батарей,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
