Модульный трехфазный ИБП SM120(6x20) 120 кВА

Модульный трехфазный ИБП SM120(6x20) 120 кВА
Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
3 в 3
Рабочий диапазон входного напряжения, В:
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц:
50/60
Плавный пуск:
да
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64277
Цена по запросу
0
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Модульный трехфазный ИБП SM120(6x20) 120 кВА
Описание

ИБП SM120 (6x20) обеспечивает бесперебойным электропитанием и защищает от нестабильного напряжения в сети 380 В трехфазное электрооборудование, например:

  • телекоммуникационную и серверную технику,
  • IT и компьютерное оборудование,
  • аудио и видеотехнику Hi-Tech,
  • диагностическую медицинскую технику,
  • электротехнику для сферы торговли и развлечения,
  • мощную бытовую электротехнику.

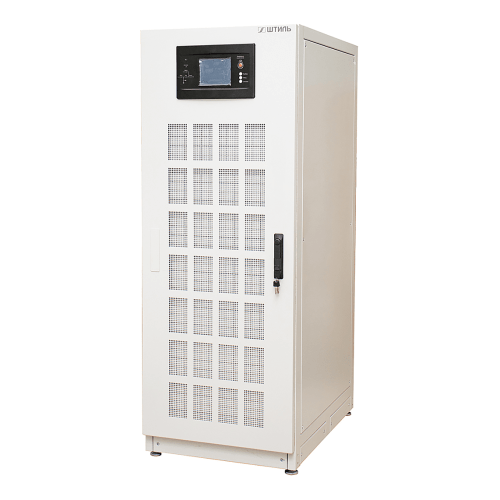

SM120 (6x20) представляет собой прочный металлический шкаф, в котором установлено шесть силовых модулей по 20 кВА /18 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Устройство поддерживает параллельную работу блоков ИБП (до 3-х устройств), благодаря чему можно получить выходную мощность до 360 кВА / 324 кВт.

SM120 (6x20) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

SM120 (6x20) – это модель ИБП топологии онлайн с технологией двойного преобразования электроэнергии, которая обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении,
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
  • максимальную защиту нагрузки от негативных воздействий электросети,
  • полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Подключение входной сети и электроприборов выполняется через шины.

Автономная работа

Модель SM120 (6x20) не имеет встроенных батарей. ИБП обеспечивает долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП имеет встроенное зарядное устройство, ток которого устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

SM120 (6x20) имеет многоуровневую систему защиты:

  • перегрузки и короткого замыкания,
  • внутреннего перегрева,
  • высокочастотных сетевых помех и импульсных перенапряжений,
  • переходных процессов при коммутации и нелинейных искажений,
  • «глубокого» разряда батарей.

Централизованный электронный байпас служит для переключения питания нагрузки на входную сеть без прерывания её электроснабжения при перегрузке или выходе ИБП из строя.

Ручной технический байпас используется для сервисного обслуживания ИБП без прерывания питания подключенных электроприборов.

Средства мониторинга

SM120 (6x20) обладает функционалом для локального/удаленного мониторинга и управления.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

Контроль работы ИБП осуществляется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Устройство оснащено портом EPO для дистанционного аварийного отключения.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±1,5%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.

Функциональность

  • подключение дополнительных силовых модулей,
  • оптимальное резервное питание за счёт внешних АБ,
  • совместимость в работе с генераторами,
  • функция «холодного» старта,
  • функция «горячей» замены силовых модулей,
  • встроенный технический и автоматический байпас,
  • широкие возможности локального/удаленного мониторинга,
  • создание резервируемых конфигураций по схеме N+X,
  • параллельное подключение блоков ИБП – до 3-х шт.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля батарей,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 12 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока SM180 (6x20) 1 шт.

2

Кабель последовательного интерфейса RS-232 1 м 1 шт.

3

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
3 в 3
Рабочий диапазон входного напряжения, В
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц
50/60
Плавный пуск
да
Выход
Полная мощность, ВА
120000 Вт
Номинальная мощность, Вт
108000 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
480
Холодный старт
да
Срок службы АБ, лет
0 — 12 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 95 (без конденсата)
Тип охлаждения
принудительное (вентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
шкафной (модульный)
Глубина
992 мм
Высота
1700 мм
Вес
151 кг
Другое
Ширина
600
Диапазон рабочей температуры, С
от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
Степень защиты от пыли и влаги
IP20
Ethernet
опция
RS-485
да
«Сухие» контакты
да
Номинальное входное напряжение, В
380/400/415
Завод кабелей
снизу
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +70
Допустимый диапазон входной частоты, Гц
40-70
Входной коэффициент мощности
0,99
Фазы на выходе
трехфазное
Точность выходного напряжения, %
±1,5 (0…100% несбалансированная нагрузка)
Номинальная выходная частота, Гц
50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,1
ЖК-дисплей
цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий
Параллельная работа
до 3 шт. (опция)
Входная сеть
шины
Нагрузка (выходные разъёмы)
шины
Тип входной сети
трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-10, -15, -20, -30, -40 (значение по умолчанию: -20)
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме on-line, %
95
КПД в автономном режиме, %
95
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
переключение с синхронизацией: 0
Номинальная мощность заряда встроенного ЗУ
10% от мощности ИБП (диапазон выбора: 1-20%)
Количество внешних АБ 12В, шт.
40
Емкость внешних АБ, Ач
зависит от требуемого времени автономной работы
RS-232
да
Рабочая высота, м
до 3000 м над уровнем моря
Предельный диапазон фазного/линейного входного напряжения, В
130-275/228-478
Максимальный входной ток одной фазы, А
330
Максимальный выходной ток одной фазы, А
182
КПД в режиме работы от электросети, %
99
Напряжение буферного заряда АБ, В/эл
2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/эл
2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл
1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ
настраивается в пределах от 0 до 5 мВ/0С/эл
Номинальный ток по цепи АБ, А
284
Светодиодный дисплей
индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
Интерфейс работы с ДГУ
да
Расстояние от задней стенки до стены или другого оборудования не менее, мм
300
Импульсное перенапряжение по входу, кВ
не более 2 длительностью не более 50 мс
Номинальное выходное напряжение, В
380
Установка
в помещении
Цвет корпуса
серый
