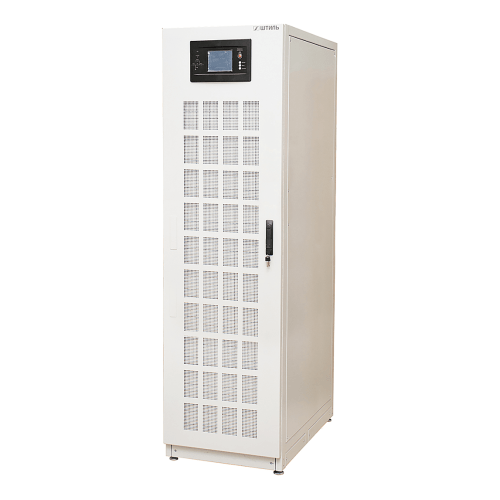

Модульный трехфазный ИБП SM300(6x30) 180 кВА

Модульный онлайн ИБП SM300 (6x30) используется для обеспечения бесперебойной работы и защиты от нестабильного напряжения в сети 380 В трехфазных нагрузок, например:

• телекоммуникационной и серверной техники,
• IT и компьютерного оборудования,
• аудио и видеотехники Hi-Tech,
• диагностической медицинской техники,
• электротехники для сферы торговли и развлечения,
• мощной бытовой техники.

SM300 (6x30) представляет собой прочный металлический шкаф, в котором установлено шесть силовых модулей по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.

Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 300 ВА /270 кВт, а параллельное подключение до 3-х блоков ИБП SM300, полностью укомплектованных модулями, – до 900 кВА / 810 кВт.

SM300 (6x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.

SM300 (6x30) является ИБП онлайн топологии, обладающим технологией двойного преобразования тока, которая обеспечивает:

• работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении,
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±2%),
• максимальную защиту нагрузки от негативных воздействий электросети,
• полную независимость выходных характеристик напряжения от состояния сети.

Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.

Подключение

Подключение нагрузки и входной сети выполняется через шины.

Автономная работа

Модель SM300 (6x30) без встроенных батарей. Устройство способно обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».

ИБП имеет встроенное зарядное устройство, ток которого устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.

На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.

Защита

SM300 (6x30) оснащен высокоэффективной системой защиты от:

• перегрузки и короткого замыкания,
• внутреннего перегрева,
• высокочастотных сетевых помех и импульсных перенапряжений,
• переходных процессов при коммутации и нелинейных искажений,
• «глубокого» разряда батарей.

Централизованный электронный байпас обеспечивает переключение питания нагрузки на сеть без прерывания электроснабжения критической нагрузки в случае перегрузки или выхода ИБП из строя.

За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.

Средства мониторинга

SM300 (6x30) имеет возможность локального/удаленного мониторинга и управления.

Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.

ИБП контролируется с помощью ПО Shut Down Manager или Shtyl Device Manager.

Также модель оснащена портом EPO для дистанционного аварийного отключения.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±1,5%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

• подключение дополнительных силовых модулей,
• оптимальное резервное питание за счёт внешних АБ,
• совместимость в работе с генераторами,
• функция «холодного» старта,
• функция «горячей» замены силовых модулей,
• встроенный технический и автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• создание резервируемых конфигураций по схеме N+X,
• параллельное подключение блоков ИБП – до 3-х шт.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля батарей,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
