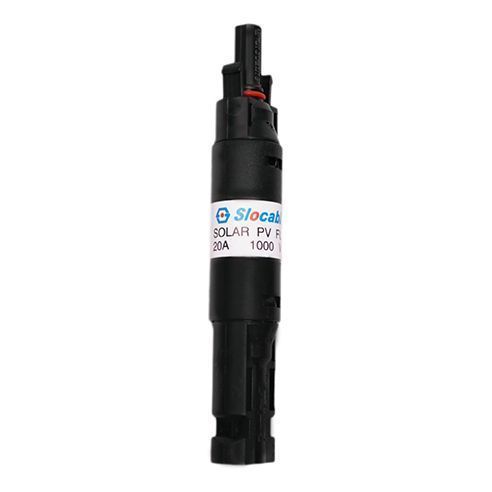

Плавкий предохранитель MC4 Fuse 20A

Плавкий предохранитель для солнечных батарей 20А в пластиковом корпусе с клеммами МС4

Предохранитель специально разработан для защиты солнечных батарей от короткого замыкания. Соединение осуществляется с помощью разъема стандарта MC4, класс защиты IP67, что подразумевает быстрый, легкий, герметичный и надежный монтаж.
Когда необходимо применять предохранитель для солнечных батарей?

Известно, что ток короткого замыкания солнечной батареи, практически равен ее току в точке максимальной мощности. Это означает что при коротком замыкании солнечной батареи, даже если ток будет больше в 2 раза, ничего ужасного не произойдет. Также известно, что при последовательном соединении напряжения складываются, в то время как в параллельных цепях складывается ток. Это означает, что солнечные батареи, соединенные параллельно имеют одинаковое напряжение, но более высокий ток. И очень важно, чтобы в параллельной схеме, все солнечные батареи (цепочки солнечных батарей) имели одно и то же значение напряжения, если это не так, то могут возникнуть проблемы в параллельной схеме.

Именно поэтому, если количество солнечных батарей (цепочек солнечных батарей), соединенных параллельно, более двух, то по правилам безопасности, для защиты от короткого замыкания, необходимо применять защиту в виде плавкого предохранителя или автомата защиты на постоянный ток на каждую цепочку солнечных батарей.

Назначение: защита подключенных к солнечным батареям сетевых инверторов (on-grid системы) или контроллеров (off-grid системы) от токов короткого замыкания или перегрузок. Является обязательным элементом в цепях, где используются дорогостоящие сетевые инверторы или контроллеры.

Характеристики:
• Номинальный ток: 20А
• Степень пылевлагозащищённости: IP67
• Температурный диапазон: -40℃~+125℃
• Материал контактов: медь, позолоченное серебро
• Возможность замены сгоревшей плавкой вставки: Да

Схема использования плавких предохранителей для солнечных батарей:
