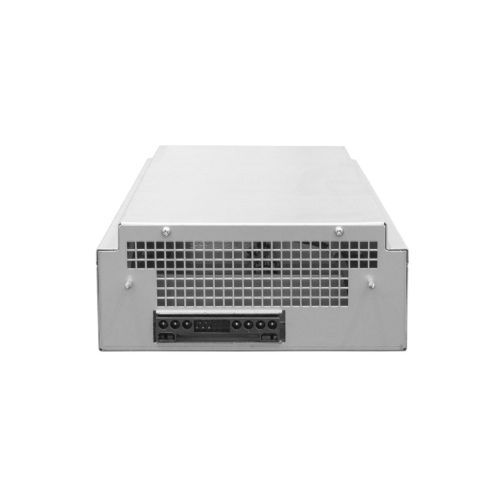

Силовой модуль HEPM05X (5 kVA PF=1)

Обзор Отзывы (0)

0 Отзывов

Характеристики

Фазы на входе:

3 фазы

Фазы на выходе:

1 фаза

Топология:

On-line (двойное преобразование)

Форм-фактор:

Модульный стоечный / напольный

Номинальное входное напряжение, В:

380В/400В/415В

Предельный диапазон входного напряжения, В:

277 ~ 478 В (линейное), при полной нагрузке

Допустимый диапазон входной частоты, Гц:

40 ~ 70 Гц

Смотреть все

Категории

HEM20/5X 5-20 кВА, ИБП online, ИБП HIDEN EXPERT

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Силовой модуль HEPM05X (5 kVA PF=1) для силового шкафа HEM20/5X.Силовой модуль Hiden Expert HEP05X обеспечивают защиту серверов, телекоммуникационного, сетевого, промышленного, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Архитектура двойного преобразования обеспечивают абсолютную защиту от всех проблем с электропитанием.

Сферы применения:

Серверное оборудование
Инфраструктура малых и средних ЦОД
Объекты транспортной инфраструктуры
Системы безопасности и контроля доступа
Объекты медицины/Медицинское оборудование
Объекты телеком инфраструктуры
Коммутаторы, маршрутизаторы, сетевое оборудование

Особенности:

технология двойного преобразования напряжения обеспечивает полную защиту оборудования
коэффициент мощности PF=1
высокая энергетическая эффективность. КПД в онлайн режиме 94,5%
многоуровневое резервирование мощности ИБП (N+1, N+X) для максимальной защиты критически важных нагрузок и приложений
режимы работы: 3ф-1ф (стандарт), 1ф-1ф (опция)
универсальная стоечно-модульная конструкция позволяет использовать как напольное, так и стоечное размещение
масштабируемое зарядное устройство для АКБ
инвертор третьего поколения с высоким КПД
раздельный ввод байпаса
порты коммуникации: RS-232, USB, RS-485
сервисный механический байпас
возможность работы в связке с генератором с различными сценариями работы ИБП
интеллектуальное управление зарядом АКБ
удобная ЖК-панель для контроля и настройки параметров работы ИБП
высокая перегрузочная способность инвертора и статического байпаса
непрерывный контроль процесса производства ИБП для максимальной надёжности

Характеристики

Фазы на входе	3 фазы
Фазы на выходе	1 фаза
Топология	On-line (двойное преобразование)
Форм-фактор	Модульный стоечный / напольный
Вход
Номинальное входное напряжение, В	380В/400В/415В
Предельный диапазон входного напряжения, В	277 ~ 478 В (линейное), при полной нагрузке
Допустимый диапазон входной частоты, Гц	40 ~ 70 Гц
Входной коэффициент мощности	> 0,99
Входная сеть	Клеммный терминал
Выход
Точность выходного напряжения, %	± 2 %
Искажения выходного напряжения, линейная нагрузка	< 1%
Искажения выходного напряжения, нелинейная нагрузка	< 5%
Номинальная выходная частота, Гц	50/60 ±0.01%
Выходной коэффициент мощности	1
Крест-фактор	3:1
КПД в режиме работы от электросети	94,5 %
КПД в автономном режиме, %	90%
Нагрузка (выходные разъёмы)	Клеммный терминал
АКБ
Наличие встроенных батарей	Да
Тип АБ	AGM
Количество встроенных АБ 12В, шт.	12-14
Время перезаряда	8 часов до 90% емкости
Режим заряда	Трехступенчатый интеллектуальный заряд
Поддержка подключения внешних АБ	Да
Коммуникации и интерфейсы
Интерфейсные порты	RS232, RS485, USB сухие контакты
Внутренний слот для карты управления	1 х слот для SNMP-карты, 1 х слот для карты контактов состояния
ЖК-дисплей и индикация	Цветной ЖК-дисплей + Touchnscreen, светодиодная индикация
Надежность и эксплуатационные характеристики
Относительная влажность, %	0 ~ 95 %
Рабочая высота, м	0 ~ 1000 метров
Диапазон температуры хранения, С	-40°C ~ +70°C
Степень защиты от пыли и влаги	IP20
Тепловыделение при полной нагрузке и при заряде батарей	935 - 3740 BTU/час
Уровень шума, дБ	< 55 дБ
Размеры и вес
Бренд	HiDEN
Гарантия	48 мес.
Страна изготовления	Китай
Номинальное напряжение АБ, В	144
Другое
Перегрузочная способность (при работе в режиме on-line или от батарей)	110%, 60 мин; 110% - 130%, 10 мин; 130% - 150%, 1 мин; >150%,200 мсек
КПД в экономичном режиме	98%
Диапазон рабочей температуры, С	0°C ~ 40°C
Безопасность	ТР ТС 004/2011
ЭМС	ТР ТС 020/2011
Мощность зарядного устройства	0~1.8A ( настраивается) каждый модуль
Опции	\- Модуль зарядного устройства 10А для ИБП серии HEM20/5R - Опция 1/1 kit для HEM20/5R - Опция Датчик температурной компенсации заряда АКБ - SNMP- карта для 3-ф ИБП HIDEN EXPERT PIS301 - ПСУ Спутник П20 с адаптером - ПСУ Спутник П21 с адаптером \- Датчик
Емкость батареи, Ач	9 Ач
Мощность силового модуля	5 кВА
Количествр силовых модулей	1 - 6 шт
Размер силового модуля (Ш х Г х В)	200х431х84,5 мм
Вес силового модуля	7,5 кг
Номинальное выходное напряжение, В	220
