Инверторный стабилизатор напряжения IS3108RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) надежно защитит от перепадов напряжения в сети 380 В различную однофазную нагрузку с суммарной потребляемой мощностью до 8 кВА/7,2 кВт, например:
- компьютерное и серверное оборудование,
- телекоммуникационную технику,
- дорогостоящую бытовую электротехнику,
- промышленное оборудование,
- системы безопасности и видеонаблюдения.
IS3108RT обеспечивает подключение однофазной нагрузки к трехфазной сети с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
IS3108RT – это стабилизатор напряжения с бесступенчатым двойным преобразованием напряжения, за счет которого устройство получило расширенные технические возможности, в частности:
- мгновенную реакцию на отклонения напряжения (0 мс),
- коррекцию сетевого напряжения в широком диапазоне (90-310 В) и c максимальной точностью (±2%),
- непрерывное электропитание нагрузки напряжением синусоидальной формы,
- бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).
Панель управления
Контролировать работу стабилизатора можно с помощью цифрового ЖК-дисплея с кнопками управления и светодиодных индикаторов:
- «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора,
- «Сеть» – светится при допустимом сетевом напряжении,
- «Байпас» – загорается при переходе на байпас или в ЭКО-режим,
- «Выход» – светится, когда на нагрузку подано напряжение.
Информация на ЖК-дисплее:
- значение входного напряжения по каждой фазе,
- частота входной сети и процент загрузки устройства,
- активная и полная мощность подключенной нагрузки,
- режим работы стабилизатора и наличие аварий с указанием причин.
С помощью кнопок управления можно выбрать отображаемую на дисплее информацию и настроить:
- выходное напряжение (в диапазоне 220-240 В с шагом 5 В),
- режим работы («Стабилизация», «ЭКО» или «Байпас»),
- режим электронного байпаса («Авто», «Включить обвод», «Не использовать»),
- режим запуска («Автостарт» или «По кнопке»),
- границы допустимого диапазона напряжения в режиме «ЭКО» и для электронного байпаса, а также другие параметры.
Установка и подключение

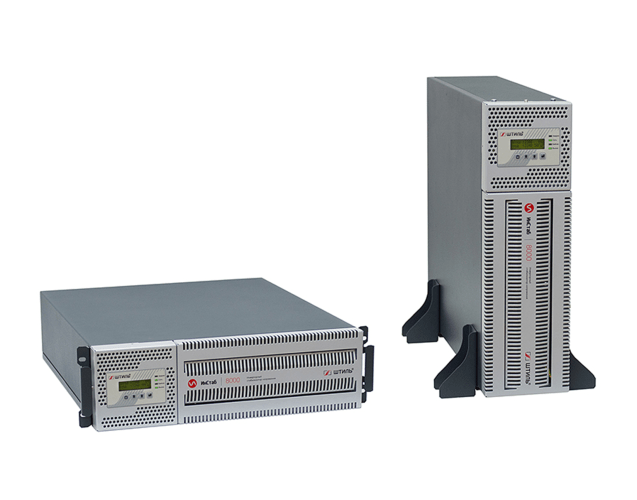

IS3108RT может быть установлен двумя способами:

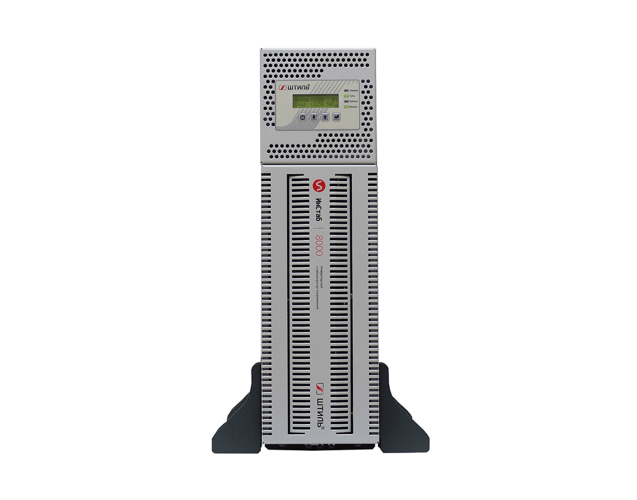

- вертикально на ровной горизонтальной поверхности (на специальные упоры),

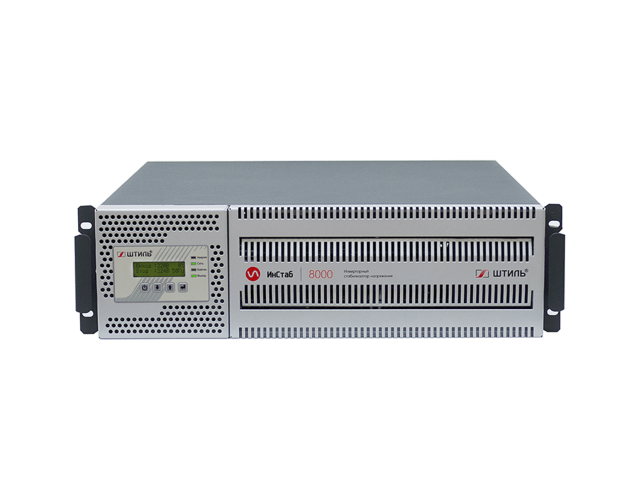

- горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек.
Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства. Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку», который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее. Выбрать и заказать необходимую стойку стандарта 19 дюймов также можно на нашем сайте.

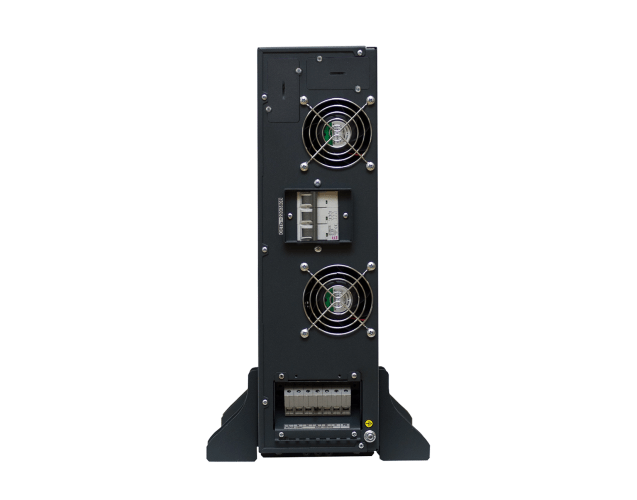

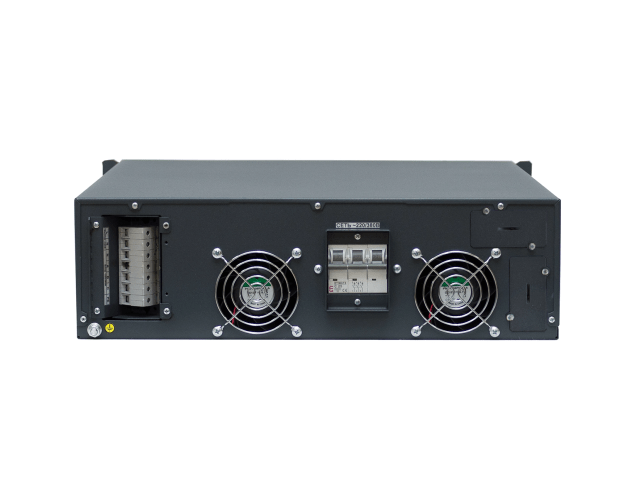

Электропитание нагрузки и подключение к сети выполняется через клеммные соединения.
Для удобства использования при смене положения стабилизатора (вертикальное/горизонтальное) панель управления прибора также можно поворачивать на 90°.
Система охлаждения
Стабилизатор охлаждают два малошумных вентилятора с интеллектуальным принципом работы. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА в зависимости от уровня нагрузки.
Защита
IS3108RT оснащен современной электронной защитой от коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.
В устройстве также есть защита от импульсных перенапряжений (варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)) и фильтры высоких частот, которые защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц.
Встроенный электронный байпас выполняет автоперевод питания нагрузки на сеть при перегрузке, сбоях в работе или при выборе ЭКО-режима.
Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!
Средства мониторинга
Модель IS3108RT имеет возможность локального/дистанционного мониторинга работы с помощью установки карт расширения.
Карты расширения имеют следующие интерфейсы:
- RS-232 и RS-485,
- mini-USB и USB,
- «сухие» контакты,
- Ethernet.
С полным списком карт, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».
Устройство с установленными платами удобно контролируется через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).
Обратите внимание, что платы не включены в стандартный комплект поставки и заказываются дополнительно.
Где купить?
Купить стабилизатор напряжения IS3108RT и аксессуары к нему можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с быстрой доставкой по Москве и всем регионам России.
Цена на модель IS3108RT является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.
Преимущества
Широкий рабочий диапазон входного напряжения
Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие
Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения
Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Схема без трансформатора
Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Питание нагрузки до 200 мс при пропадании сети
Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита
От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий
Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Полное цифровое управление
На основе высокопроизводительного цифрового сигнального процессора
Фильтрация помех
Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне
Встроенный электронный байпас
Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Корректор коэффициента мощности на входе
Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокий КПД
Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Наличие режима ECO
Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети
Широкие возможности мониторинга
Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
Малый вес и компактные размеры
Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Универсальная установка
Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку
Большой срок службы
За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Комплектация
1 | Стабилизатор напряжения IS3108RT | 1 шт. |
---|---|---|
2 | Упор для вертикальной установки | 4 шт. |
3 | Кронштейн для горизонтального крепления | 2 шт. |
4 | Руководство по эксплуатации | 1 шт. |
5 | Гарантийный талон | 1 шт. |
6 | Упаковка (картонный короб) | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Вход | |
Полная мощность, ВА | 8000 Вт |
Максимальный выходной ток, А | 36 |
Плавный пуск | да |
Форма выходного напряжения | чистая синусоида |
Защита | |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от аварии сети | электронная защита c автовосстановлением |
Надежность и эксплуатационные характеристики | |
Установка | в помещении |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Вес | 17 кг |
Другое | |
Страна производитель | Россия |
Светодиодная индикация | «Авария», «Сеть», «Байпас», «Выход» |
Функциональные клавиши | «Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл») |
Диапазон рабочей температуры, С | от +5 до +40 |
Степень защиты от пыли и влаги | IP20 |
Габаритные размеры ВхШхГ (в упаковке), мм | 640х490х180 |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
«Сухие» контакты | 3 шт. или 8 шт. (опция) |
Способ установки | напольный / в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
Допустимый диапазон входной частоты, Гц | 43-57 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | однофазное |
Диапазон настройки выходного напряжения, В | 220-240 |
Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
ЖК-дисплей | входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура |
Входная сеть | клеммное подключение (L1, L2, L3, N, PE) |
Нагрузка (выходные разъёмы) | клеммное подключение (L, N) |
Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),срабатывание – 50 мкс) |
Режимы работы | стабилизация, байпас, ECO |
Совместимость с генератором | да |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +5, +10, +15, +20, +25 (значение по умолчанию: +15) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Потребляемая мощность в режиме холостого хода, Вт | 75 |
КПД при работе через байпас или в режиме ECO, % | до 99 |
Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Электронный автоматический байпас | да |
Рабочая высота, м | до 3000 м над уровнем моря |
Максимальный входной ток одной фазы, А | 16 |
КПД в режиме работы от электросети, % | до 97 |
Номинальное фазное/линейное входное напряжение, В | 220/380 (230/400) |
Рабочий диапазон фазного/линейного входного напряжения, В | 165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60% |
Принцип стабилизации | инверторный (с двойным преобразованием) |
Точность стабилизации, % | ±2 |
Быстродействие, мс | 0 |
Время автономной работы при отключении питания | не более 200 мс |
Защита от аварии стабилизатора | электронная аварийная защита |
Нижний порог фазного/линейного входного напряжения отключения нагрузки, В | 90/155 |
Нижний порог фазного/линейного входного напряжения подключения нагрузки, В | 110/190 |
Верхний порог фазного/линейного входного напряжения отключения нагрузки, В | 310/537 |
Верхний порог фазного/линейного входного напряжения подключения нагрузки, В | 290/502 |
Время запуска (восстановления после аварии сети), с | до 20 |
Крест-фактор | 3:1 |
Номинальная мощность, Вт | 7200 Вт |
Цвет корпуса | серый |
Фазы на входе | 3 в 1 |
Номинальная входная частота, Гц | 50 |
Предельный диапазон входного напряжения, В | 90-310/155-537 |
