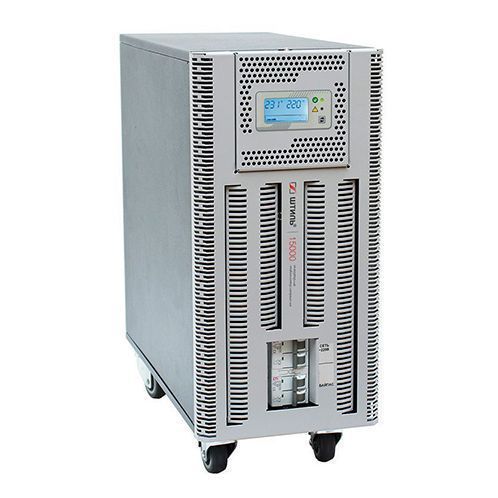

Стабилизатор напряжения IS3115RT (15 кВА)

Инверторный стабилизатор напряжения IS3115RT с трехфазным входом и однофазным выходом необходим для защиты от перепадов напряжения в сети 380 В однофазных приборов с суммарной потребляемой мощностью до 15 кВА/13,5 кВт, например:

• электроники систем водоснабжения и отопления,
• компьютерного и серверного оборудования,
• систем безопасности,
• телекоммуникационного и промышленного оборудования,
• диагностических медицинских аппаратов небольшой мощности.

IS3115RT обеспечивает подключение однофазной нагрузки к трехфазной сети (мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех фаз, что исключает сетевой перекос и избавляет от необходимости самостоятельной межфазной балансировки.

IS3115RT – это стабилизатор напряжения нового поколения, работа которого основана на принципе двойного преобразования переменного тока, за счет чего достигается:

• мгновенная реакция на отклонения напряжения (0 мс),
• коррекция сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%),
• непрерывное электропитание нагрузки напряжением синусоидальной формы,
• бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

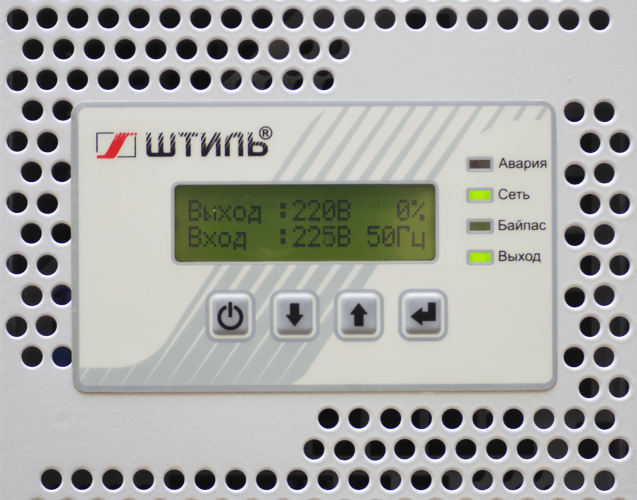

Панель управления

Устройство оснащено ЖК-дисплеем с кнопками управления и светодиодными индикаторами:

• «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора,
• «Сеть» – светится при допустимом сетевом напряжении,
• «Байпас» – загорается при переходе на байпас или в ЭКО-режим,
• «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

• значение входного напряжения по каждой фазе,
• частота входной сети и процент загрузки,
• активная и полная мощность подключенной нагрузки,
• режим работы и наличие аварий с указанием причин.

С помощью кнопок управления можно выбрать информацию, отображаемую на дисплее, а также настроить:

• выходное напряжение (в диапазоне 220-240 В с шагом 5 В),
• режим работы («Стабилизация», «ЭКО» или «Байпас»),
• режим электронного байпаса («Авто», «Включить обвод», «Не использовать»),
• режим запуска («Автостарт» или «По кнопке»),
• границы допустимого диапазона входного напряжения в режиме «ЭКО» и для электронного байпаса, а также другие параметры.

Установка и подключение

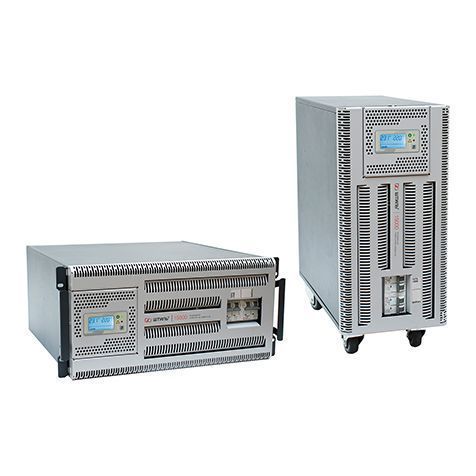

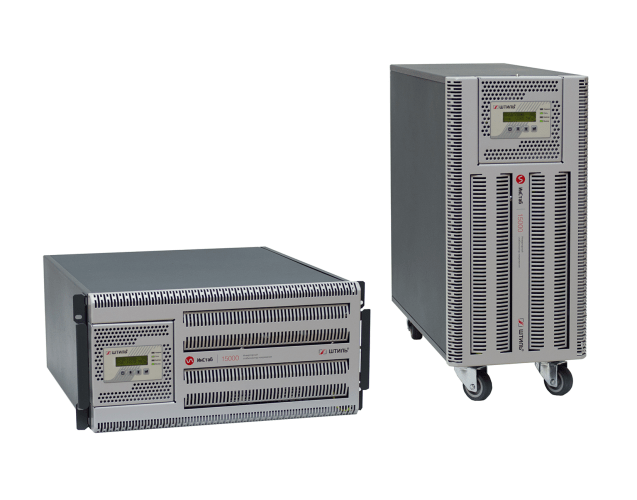

IS3115RT имеет универсальное исполнение и предназначен для установки двумя способами:

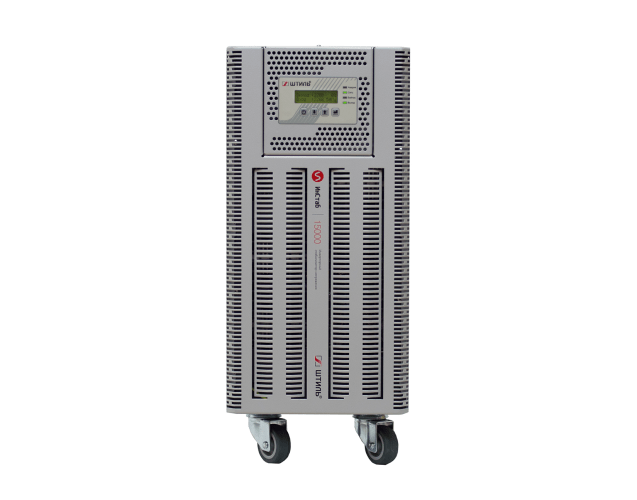

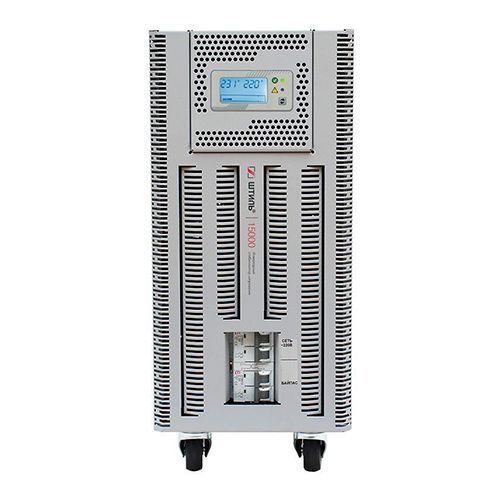

• вертикально на ровной горизонтальной поверхности (на поворотные колеса),

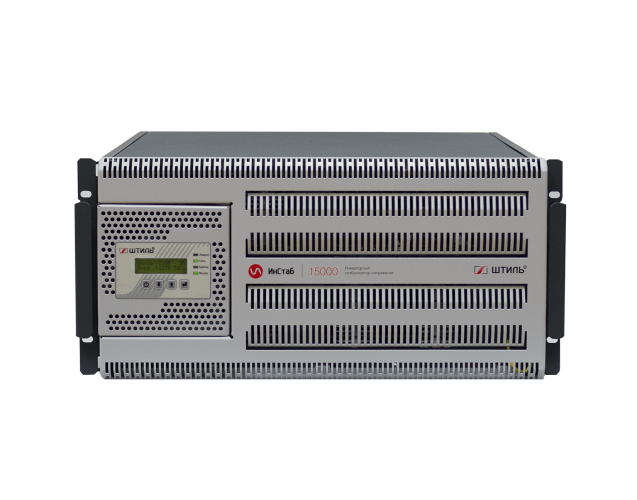

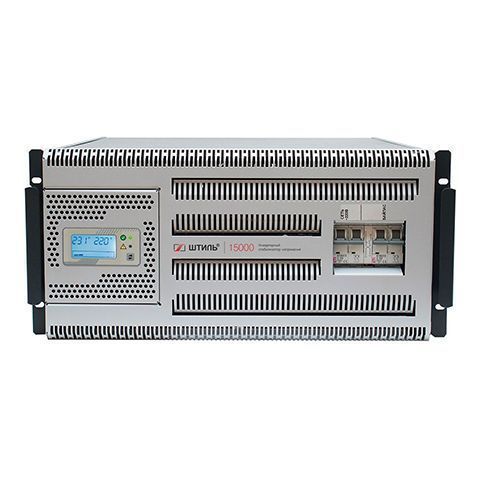

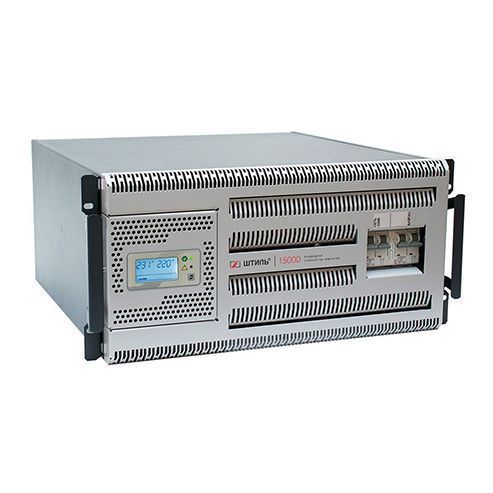

• горизонтально в 19-дюймовые направляющие стоечных шкафов.

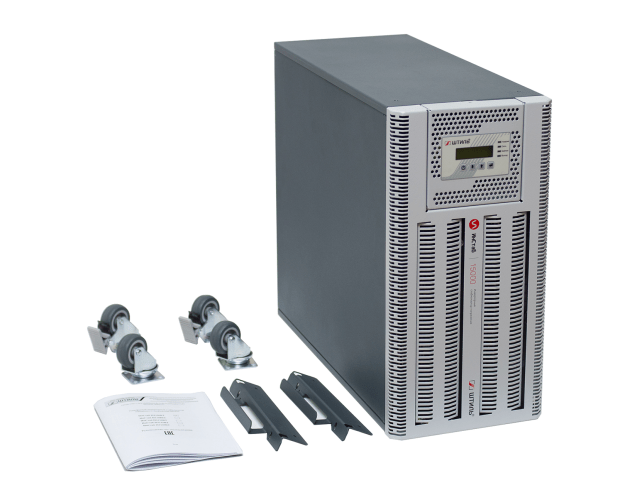

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства.

При стоечной установке рекомендуется дополнительно приобрести «Комплект для монтажа в стойку», который обеспечит горизонтальную поддержку стабилизатора и сделает его монтаж удобнее. Стойки стандарта 19 дюймов также можно купить в нашем интернет-магазине.

Панель управления стабилизатора также может поворачиваться на 90° при смене положения устройства (вертикальное/горизонтальное).

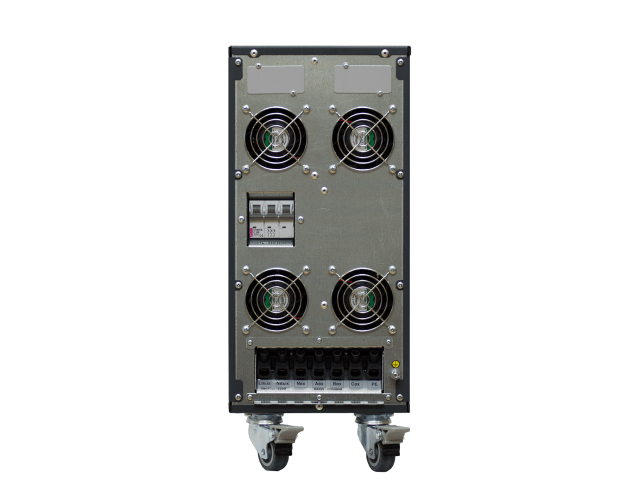

Подключение к трехфазной сети и однофазной нагрузке в IS3115RT выполняется через клеммные колодки.

Система охлаждения

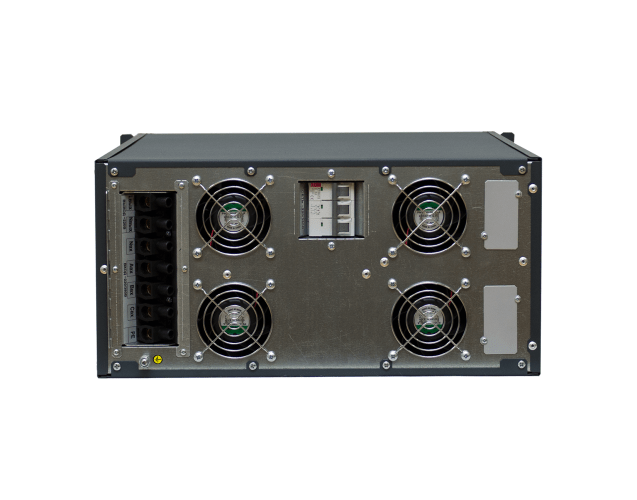

Охлаждение обеспечено четырьмя вентиляторами с адаптивной скоростью вращения. Уровень шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА.

Защита

Система защиты с автовосстановлением обеспечивает гарантированную безопасность при возникновении следующих аварий: коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

Устройство оснащено защитой от импульсных перенапряжений (варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)) и фильтрами высоких частот, которые защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц.

Электронный байпас служит для автоперевода питания нагрузки на сеть при перегрузке, сбоях в работе или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте о его работе в руководстве по эксплуатации!

Средства мониторинга

Модель IS3115RT предусматривает локальный/дистанционный мониторинг работы.

Для этого на задней панели устройства предусмотрено два слота для установки карт расширения, которые могут иметь следующие интерфейсы:

• RS-232 и RS-485,
• mini-USB и USB,
• «сухие» контакты,
• Ethernet.

С полным списком карт, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Мониторинг работы стабилизатора с установленной платой расширения может осуществляться через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).

Платы не включены в стандартный комплект поставки, их заказ осуществляется дополнительно.

Где купить?

Купить стабилизатор напряжения IS3115RT и аксессуары можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с быстрой доставкой по Москве и другим регионам России.

Цена на модель IS3115RT является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.

Преимущества

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении

Универсальная установка

Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Большой срок службы

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
