Стабилизатор напряжения IS3310CM (10 кВА)

Трехфазный модульный стабилизатор напряжения IS3310CM используется для надежной защиты от нестабильного напряжения в сети 380 В трехфазных и однофазных электроприборов суммарной мощностью до 10 кВА/8 кВт, например:

• IT-оборудования и систем связи,
• систем энергообеспечения и безопасности,
• банковского и офисного оборудования,
• диагностической медицинской техники,
• промышленного оборудования.

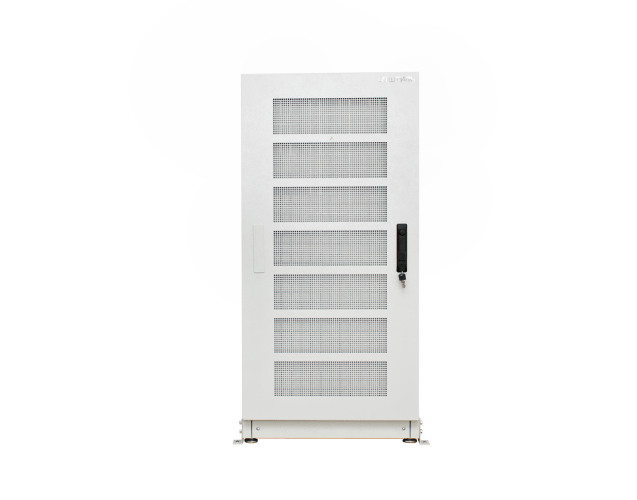

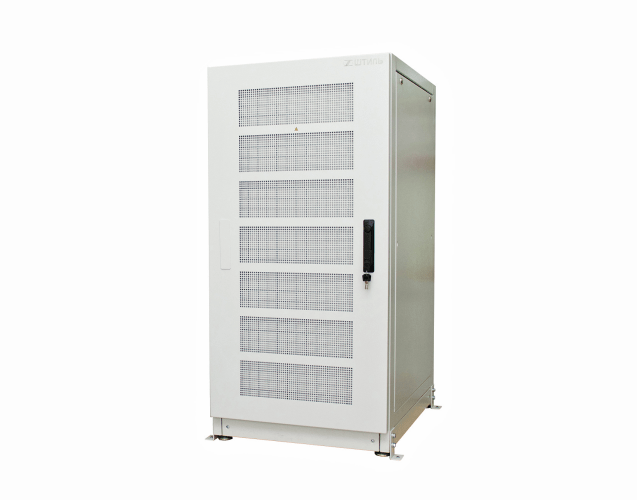

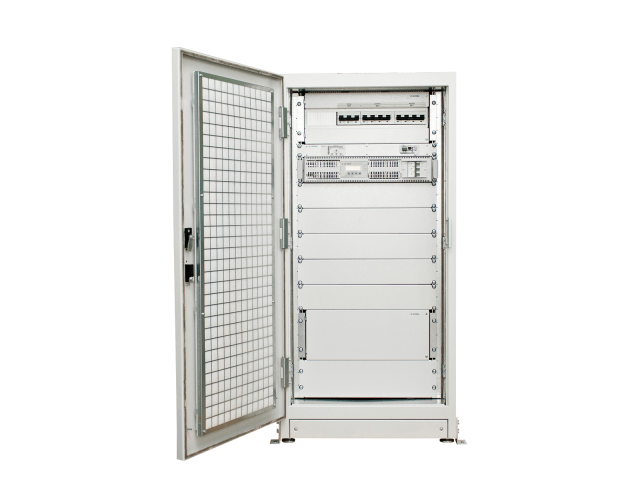

Стабилизатор IS3310CM представляет собой стальной шкаф стандарта 19-дюймов высотой 24U с передней дверью, оборудованной фильтром для защиты от пыли. Внутри шкафа размещен силовой модуль IS3310М, а также пустые слоты для установки дополнительных модулей.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

IS3310CM является масштабируемой системой стабилизации напряжения, состоящей из синхронно работающих силовых модулей. За счет такой конфигурации устройство обрело особые технические возможности, которые позволяют:

• удобно масштабировать выходную мощность при подключении дополнительной нагрузки,
• за счёт использования технологии резервирования и «горячей» замены вышедших из строя силовых модулей, выстроить систему электропитания с высокой степенью надежности и постоянной эксплуатационной готовностью.

Модель IS3310CM также обладает всеми техническими преимуществами инверторных стабилизаторов: мгновенной реакцией на изменение напряжения, широким диапазоном стабилизации, идеальной синусоидальной формой и высокой точностью выходного напряжения (до 2%).

Защита

IS3310CM оборудован современной комплексной электронной системой защиты с автовосстановлением после:

• короткого замыкания,
• сетевых аварий (напряжение любой фазы менее 90 или более 310 В),
• длительной перегрузки по выходу,
• внутреннего перегрева,
• сбоев в работе прибора.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц), защита от импульсных перенапряжений обеспечивается варистором (2 кВ, 1/50 мкс).

Дополнительным преимуществом IS3310CM является наличие электронного байпаса внутри силового модуля и одного ручного байпаса. Они предназначены для обеспечения непрерывной работа нагрузки в случаях прерывания процесса стабилизации вследствие аварийного события или ремонта. Байпасы обоих типов переводят питание нагрузки напрямую на входную сеть, при этом:

• электронный байпас силового модуля срабатывает автоматически при возникновении внутренней неисправности или при перегрузке,
• ручной байпас включается принудительно для выполнения технического обслуживания или ремонта стабилизатора.

Индикация

Контроль работы всего стабилизатора осуществляется с помощью панели светодиодной индикации, расположенной под верхним модулем распределения. На ней отображаются:

• уровень нагрузки,
• режим работы стабилизатора,
• состояние всех силовых модулей,
• значение входного и выходного напряжения.

Стабилизатор также позволяет осуществлять мониторинг состояния силового модуля с помощью установленного на нём современного ЖК-дисплея.

Кроме того, с помощью ЖК-дисплея можно производить необходимые настройки всего стабилизатора, а именно:

• выходное фазное напряжение (в диапазоне 220-240 В с шагом 5 В),
• режим работы стабилизатора – стабилизация или ЭКО,
• режим работы электронного байпаса – авто, включен или выключен,
• верхнюю и нижнюю границы допустимого диапазона напряжения для перехода на байпас,
• режим запуска,
• время задержки перед возвращением в ЭКО-режим.

Средства мониторинга

В стабилизаторе установлена карта мониторинга, которая служит для дистанционного или локального контроля и настройки работы устройства через следующие интерфейсы:

• Ethernet (протоколы SNMP / Web / Modbus TCP /NTP),
• USB (протокол «Штиль»),
• «сухие» контакты.

Установленная карта позволяет выполнять мониторинг и управление устройством через веб-браузер или ПО «Shtyl Device Manager» (SDM).

Как купить?

Купить стабилизатор напряжения IS3310CM и дополнительные аксессуары можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с доставкой по Москве и другим регионам России.

Цена на модель IS3310CM является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.

Подключение и охлаждение

Подключение входной сети и нагрузки выполняется через клеммные соединения с помощью модулей распределения, установленных вверху и внизу шкафа.

Система охлаждения стабилизатора представлена малошумными вентиляторами с интеллектуальным принципом работы.

Преимущества

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Удобное наращивание выходной мощности

До 60 кВА за счёт установки дополнительных силовых модулей по 10 кВА

Возможность построения схем резервирования

Позволяет при поломки одного из модулей мгновенно перераспределить нагрузку на остальные

Горячая замена силовых модулей

Производится без обесточивания стабилизатора и с сохранением непрерывной работы подключенных электроприборов

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Высокая перегрузочная способность

Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Большой срок службы

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
