Стабилизатор напряжения IS3320CM (20 кВА)

Трехфазный модульный стабилизатор напряжения IS3320CM применяется для обеспечения качественного электропитания в сети 380 В трехфазного оборудования суммарной мощностью до 20 кВА/16 кВт:

• IT-техники, дата-центров и серверных,
• телекоммуникационных систем,
• банковского и торгового оборудования,
• диагностической медицинской техники,
• промышленного оборудования.

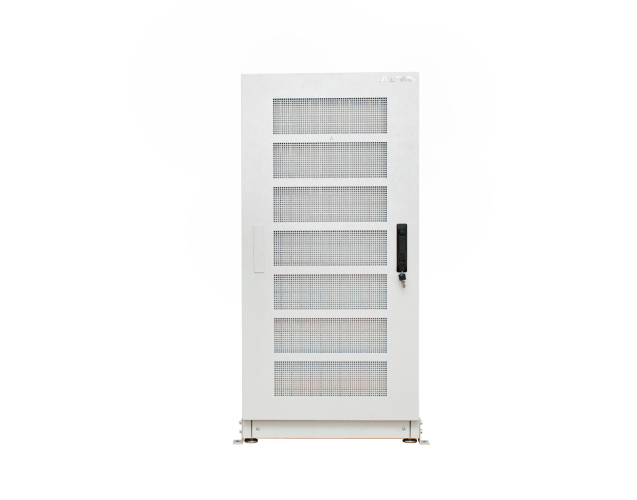

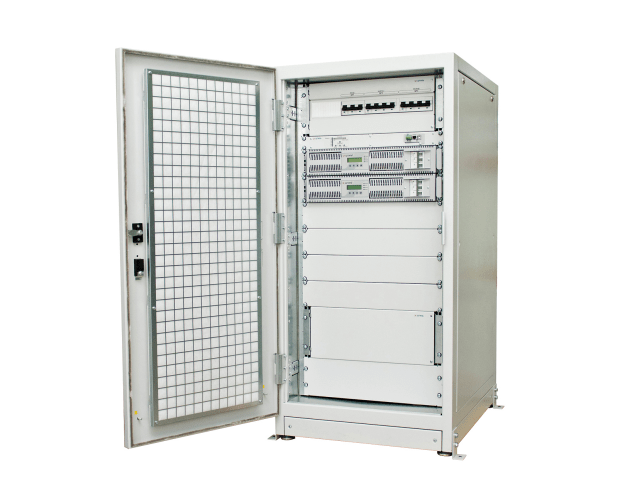

IS3320CM выполнен в виде стального шкафа стандарта 19-дюймов высотой 24U с передней дверью, оборудованной фильтром для защиты от пыли. Внутри шкафа размещены два силовых модуля мощностью по 8 кВт каждый, а также пустые слоты для установки дополнительных модулей.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

IS3320CM – это не просто стабилизатор напряжения, а масштабируемая система по обеспечению высококачественного электропитания, состоящая из синхронно работающих силовых модулей. Благодаря такой конфигурации устройство позволяет:

• удобно масштабировать выходную мощность при подключении дополнительной нагрузки,
• за счёт использования технологии резервирования и «горячей» замены вышедших из строя силовых модулей обеспечить высокую степень надежности и постоянную эксплуатационную готовность.

Модель IS3320CM также обладает всеми техническими преимуществами инверторных стабилизаторов: мгновенной реакцией на колебания напряжения, широким диапазоном стабилизации, идеальной синусоидальной формой и высокой точностью выходного напряжения (до 2%).

Защита

IS3320CM обладает расширенной электронной системой защиты с автовосстановлением после:

• короткого замыкания,
• сетевых аварий (напряжение любой фазы менее 90 или более 310 В),
• длительной перегрузки по выходу,
• внутреннего перегрева,
• сбоев в работе прибора.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц), защита от импульсных перенапряжений обеспечивается варистором (2 кВ, 1/50 мкс).

Стабилизатор оснащён электронными байпасами, которые расположены внутри каждого силового модуля, и одним общим ручным байпасом. Они переводят питание нагрузки на входную сеть, при этом:

• электронные байпасы каждого модуля срабатывают автоматически и единовременно при возникновении внутренней неисправности или при перегрузке,
• ручной байпас включается принудительно для выполнения технического обслуживания или ремонта стабилизатора.

Благодаря работе байпасов обеспечивается непрерывное питание нагрузки.

Индикация

Контроль работы всего стабилизатора осуществляется с помощью панели светодиодной индикации, расположенной под верхним модулем распределения. На ней отображаются:

• уровень нагрузки,
• режим работы стабилизатора,
• состояние всех силовых модулей,
• значение входного и выходного напряжения.

Стабилизатор также позволяет осуществлять мониторинг состояния каждого силового модуля с помощью современного ЖК-дисплея.

На ЖК-дисплее модуля-мастера системы также можно производить необходимые настройки всего стабилизатора, а именно:

• выходное фазное напряжение (в диапазоне 220-240 В с шагом 5 В),
• режим работы стабилизатора – стабилизация или ЭКО,
• режим работы электронного байпаса – авто, включен или выключен,
• верхнюю и нижнюю границы допустимого диапазона напряжения для перехода на байпас,
• режим запуска,
• время задержки перед возвращением в ЭКО-режим.

Средства мониторинга

В стабилизаторе установлена карта мониторинга, которая служит для дистанционного или локального контроля и настройки работы устройства через следующие интерфейсы:

• Ethernet (протоколы SNMP / Web / Modbus TCP /NTP),
• USB (протокол «Штиль»),
• «сухие» контакты.

Установленная карта позволяет выполнять мониторинг и управление устройством через веб-браузер или ПО «Shtyl Device Manager» (SDM).

Как купить?

Купить стабилизатор напряжения IS3320CM и дополнительные аксессуары можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с доставкой по Москве и другим регионам России.

Цена на модель IS3320CM является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.

Подключение и охлаждение

Подключение электропитания и нагрузки осуществляется через клеммные соединения на модулях распределения, размещенных вверху и внизу шкафа.

Стабилизатор охлаждается современными малошумными вентиляторами с интеллектуальным принципом работы.

Преимущества

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Удобное наращивание выходной мощности

До 60 кВА за счёт установки дополнительных силовых модулей по 10 кВА

Возможность построения схем резервирования

Позволяет при поломки одного из модулей мгновенно перераспределить нагрузку на остальные

Горячая замена силовых модулей

Производится без обесточивания стабилизатора и с сохранением непрерывной работы подключенных электроприборов

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Высокая перегрузочная способность

Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Большой срок службы

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
