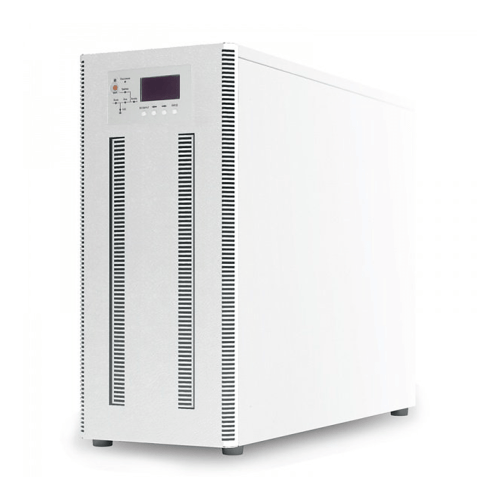

Трехфазный ИБП ST33010 (10 кВА)

Трехфазный ИБП ST33010 (10 кВА)
Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
3 в 3
Рабочий диапазон входного напряжения, В:
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц:
50/60
Плавный пуск:
да
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64244
Цена по запросу
0
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Трехфазный ИБП ST33010 (10 кВА)
Описание

ИБП ST33010 предназначен для резервирования электропитания и защиты от перепадов напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 10 кВА /9 кВт, например:

  • телекоммуникационного оборудования и систем связи,
  • IT-оборудования,
  • звукового оборудования Hi-Tech,
  • телевизионной техники,
  • оборудования торговли и сферы развлечений.

Возможность параллельного подключения до 6-ти блоков ИБП ST33010 позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 60 кВА и более бережно относиться к бюджету на этапе первой закупки.

ST33010 – это ИБП топологии онлайн с двойным преобразованием тока, что обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения,
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
  • максимальную защиту нагрузки от негативных воздействий электросети,
  • полную независимость выходных характеристик напряжения от состояния сети.

Установка и подключение

ST33010 изготовлен в прочном металлическом корпусе и предназначен для установки на любой ровной горизонтальной поверхности на поворотные колесики. Входная сеть и нагрузка подключается к ИБП через кольцевые наконечники М5, расположенные на тыльной стороне корпуса устройства.

Автономная работа

Для обеспечения автономной работы нагрузки ИБП имеет разъем для внешних аккумуляторных батарей и зарядное устройство. Ток зарядного устройства устанавливается от 1 до 20% от мощности ИБП. Для правильного подбора внешних аккумуляторных батарей обращайтесь к специалистам завода ГК «Штиль».

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.

Защита

В ST33010 применяется высокоэффективная система защиты от:

  • перегрузки и короткого замыкания,
  • внутреннего перегрева,
  • высокочастотных сетевых помех и импульсных перенапряжений,
  • переходных процессов при коммутации и нелинейных искажений,
  • «глубокого» разряда батарей.

В стандартной комплектации модели доступны автоматический и сервисный байпас. Автоматический байпас переключает питание на сеть без прерывания питания критической нагрузки в случае перегрузки или выхода ИБП из строя. Сервисный байпас позволит выполнить настройку и сервисное обслуживание устройства без прерывания питания нагрузки.

Средства мониторинга

В конструктиве ИБП предусмотрено коммуникационное взаимодействие с ПК для организации локального/удаленного мониторинга и управления. Для этого на тыльной стороне корпуса устройства имеются порты USB, RS-232, RS-485 и «сухие» контакты.

Дополнительно к ИБП можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Работа устройства отслеживается прямо в веб-браузере или программах Shut Down Manager или Shtyl Device Manager.

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±1,5%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

  • плавный пуск,
  • резервное питание за счёт внешних АБ,
  • совместимость в работе с генераторами,
  • функция «холодного» старта (запуск при отсутствии питающего напряжения),
  • встроенный технический и автоматический байпас,
  • широкие возможности локального/удаленного мониторинга и управления,
  • параллельное подключение до 6-ти блоков ИБП,
  • большой выбор дополнительных аксессуаров.

Высокая надежность

  • многоуровневая электронная система защиты,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля батарей,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 12 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока ST33010 1 шт.

2

Кабель последовательного интерфейса RS-232 1 м 1 шт.

3

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
3 в 3
Рабочий диапазон входного напряжения, В
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц
50/60
Плавный пуск
да
Выход
Полная мощность, ВА
10000 Вт
Номинальная мощность, Вт
9000 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В
480
Холодный старт
опция
Срок службы АБ, лет
0 — 7 эксплуатации)
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 95 (без конденсата)
Тип охлаждения
принудительное (вентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
Напольный
Глубина
693 мм
Высота
553 мм
Вес
31 кг
Другое
Ширина
250
Функциональные клавиши
возврат, влево, вправо, ввод, EPO
Диапазон рабочей температуры, С
от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
Степень защиты от пыли и влаги
IP20
Ethernet
опция
RS-485
да
«Сухие» контакты
да
Номинальное входное напряжение, В
380/400/415
Завод кабелей
снизу
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +70
Допустимый диапазон входной частоты, Гц
40-70
Входной коэффициент мощности
0,99
Фазы на выходе
трехфазное
Точность выходного напряжения, %
±1,5 (0…100% несбалансированная нагрузка)
Номинальная выходная частота, Гц
50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,1
ЖК-дисплей
окно информации о системе, окно меню и текущей команды, окно событий
Параллельная работа
до 6 шт. (опция)
Входная сеть
болты M5
Нагрузка (выходные разъёмы)
болты M5
Тип входной сети
трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-10, -15, -20, -30, -40 (значение по умолчанию: -20)
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме on-line, %
95
КПД в автономном режиме, %
95
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
переключение с синхронизацией: 0
Номинальная мощность заряда встроенного ЗУ
10% от мощности ИБП (диапазон выбора: 1-20%)
Количество внешних АБ 12В, шт.
40
Емкость внешних АБ, Ач
зависит от требуемого времени автономной работы
RS-232
да
Рабочая высота, м
до 3000 м над уровнем моря
Предельный диапазон фазного/линейного входного напряжения, В
130-275/228-478
Максимальный входной ток одной фазы, А
18
Максимальный выходной ток одной фазы, А
15
КПД в режиме работы от электросети, %
99
Напряжение буферного заряда АБ, В/эл
2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/эл
2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл
1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ
настраивается в пределах от 0 до 5 мВ/0С/эл
Номинальный ток по цепи АБ, А
20
Светодиодный дисплей
индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
Интерфейс работы с ДГУ
да
Расстояние от задней стенки до стены или другого оборудования не менее, мм
300
Импульсное перенапряжение по входу, кВ
не более 2 длительностью не более 50 мс
Уровень шума (на расстоянии 1 м), дБ
58 - при нагрузке 100%, 55 - при нагрузке 45%
Номинальное выходное напряжение, В
380
Установка
в помещении
Цвет корпуса
серый
