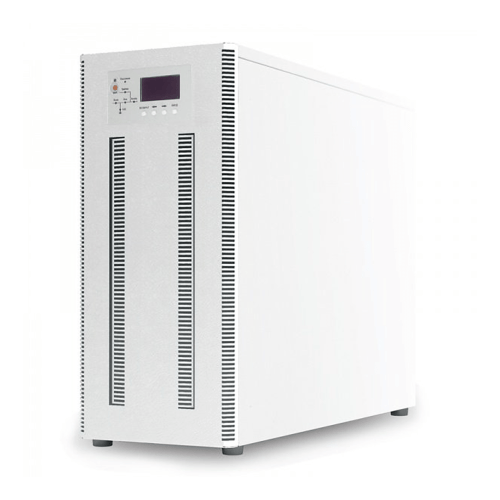

ИБП ST33015 используется для обеспечения бесперебойной работы и защиты от нестабильного напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 15 кВА /13,5 кВт, например:
- телекоммуникационного оборудования и систем связи,
- IT-оборудования,
- звукового оборудования Hi-Tech,
- телевизионной техники,
- оборудования торговли и сферы развлечений.
Возможность параллельного подключения до 6-ти блоков ИБП ST33015 позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 90 кВА и более бережно относиться к бюджету на этапе первой закупки.
ST33015 является ИБП онлайн топологии, обладающий технологией двойного преобразования тока, за счет которой устройство обеспечивает:
- работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
- мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения,
- постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
- максимальную защиту нагрузки от негативных воздействий электросети,
- полную независимость выходных характеристик напряжения от состояния сети.
Установка и подключение
ST33015 имеет напольное исполнение, которое позволяет размещать устройство на любой ровной горизонтальной поверхности. Для удобного перемещения ИБП предусмотрены поворотные колесики. Клеммные колодки обеспечивают надежное подключение входной сети и нагрузки.
Автономная работа
Для обеспечения автономной работы нагрузки ИБП имеет разъем для внешних аккумуляторных батарей и зарядное устройство. Ток зарядного устройства устанавливается в диапазоне от 1 до 20% от мощности ИБП. Для правильного подбора внешних АКБ обращайтесь к специалистам завода ГК «Штиль».
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.
На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.
Защита
ST33015 оснащен высокоэффективной системой защиты от:
- перегрузки и короткого замыкания,
- внутреннего перегрева,
- высокочастотных сетевых помех и импульсных перенапряжений,
- переходных процессов при коммутации и нелинейных искажений,
- «глубокого» разряда батарей.
Автоматический байпас обеспечивает переключение питания на сеть без прерывания электроснабжения критической нагрузки в случае перегрузки или выхода ИБП из строя. Сервисный байпас предназначен для сервисного обслуживания устройства без прерывания питания нагрузки.
Средства мониторинга
ST33015 имеет возможность локального/удаленного мониторинга и управления. Для этого имеются порты USB, RS-232, RS-485 и «сухие» контакты.
Дополнительно к ИБП можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.
Работа устройства с установленной платой отслеживается прямо в веб-браузере или программах Shut Down Manager или Shtyl Device Manager.
Преимущества
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология),
- идеальное синусоидальное выходное напряжение,
- работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
- высокая точность стабилизации напряжения – ±1,5%,
- выходной коэффициент мощности – 0,9,
- входной коэффициент мощности – 0,99,
- малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
- плавный пуск,
- резервное питание за счёт внешних АБ,
- совместимость в работе с генераторами,
- функция «холодного» старта (запуск при отсутствии питающего напряжения),
- встроенный технический и автоматический байпас,
- широкие возможности локального/удаленного мониторинга и управления,
- параллельное подключение до 6-ти блоков ИБП,
- большой выбор дополнительных аксессуаров.
Высокая надежность
- многоуровневая электронная система защиты,
- автоматический перезапуск при восстановлении после аварий,
- полный набор функций контроля батарей,
- самодиагностика при запуске и во время работы,
- высокая перегрузочная способность (особенно важно при работе с двигателями),
- срок службы – не менее 12 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Комплектация
1 | ИБП переменного тока ST33015 | 1 шт. |
---|---|---|
2 | Кабель последовательного интерфейса RS-232 1 м | 1 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Топология | On-line (двойное преобразование) |
Вход | |
Фазы на входе | 3 в 3 |
Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
Номинальная входная частота, Гц | 50/60 |
Плавный пуск | да |
Выход | |
Полная мощность, ВА | 15000 Вт |
Номинальная мощность, Вт | 13500 Вт |
Форма выходного напряжения | чистая синусоида |
Крест-фактор | 3:1 |
Встроенные АБ (аккумуляторные батареи) | |
Наличие встроенных батарей | Нет |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 480 |
Холодный старт | опция |
Срок службы АБ, лет | 0 — 7 эксплуатации) |
Поддержка подключения внешних АБ | Да |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Форм-фактор | Напольный |
Глубина | 692 мм |
Высота | 553 мм |
Вес | 31 кг |
Другое | |
Ширина | 250 |
Функциональные клавиши | возврат, влево, вправо, ввод, EPO |
Диапазон рабочей температуры, С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0) |
Степень защиты от пыли и влаги | IP20 |
Ethernet | опция |
RS-485 | да |
«Сухие» контакты | да |
Номинальное входное напряжение, В | 380/400/415 |
Завод кабелей | снизу |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Диапазон температуры хранения, С | от -40 до +70 |
Допустимый диапазон входной частоты, Гц | 40-70 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | трехфазное |
Точность выходного напряжения, % | ±1,5 (0…100% несбалансированная нагрузка) |
Номинальная выходная частота, Гц | 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
ЖК-дисплей | окно информации о системе, окно меню и текущей команды, окно событий |
Параллельная работа | до 6 шт. (опция) |
Входная сеть | шины |
Нагрузка (выходные разъёмы) | шины |
Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
Совместимость с генератором | да |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +10, +15, +20, +25 (значение по умолчанию: +15) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -10, -15, -20, -30, -40 (значение по умолчанию: -20) |
Выходной коэффициент мощности | 0,9 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
КПД в режиме on-line, % | 95 |
КПД в автономном режиме, % | 95 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
Количество внешних АБ 12В, шт. | 40 |
Емкость внешних АБ, Ач | зависит от требуемого времени автономной работы |
RS-232 | да |
Рабочая высота, м | до 3000 м над уровнем моря |
Предельный диапазон фазного/линейного входного напряжения, В | 130-275/228-478 |
Максимальный входной ток одной фазы, А | 28 |
Максимальный выходной ток одной фазы, А | 23 |
КПД в режиме работы от электросети, % | 99 |
Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
Номинальный ток по цепи АБ, А | 30 |
Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
Интерфейс работы с ДГУ | да |
Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
Импульсное перенапряжение по входу, кВ | не более 2 длительностью не более 50 мс |
Уровень шума (на расстоянии 1 м), дБ | 58 - при нагрузке 100%, 55 - при нагрузке 45% |
Номинальное выходное напряжение, В | 380 |
Установка | в помещении |
Цвет корпуса | серый |
