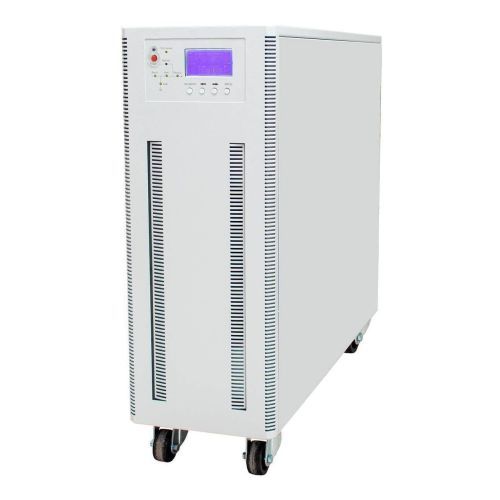

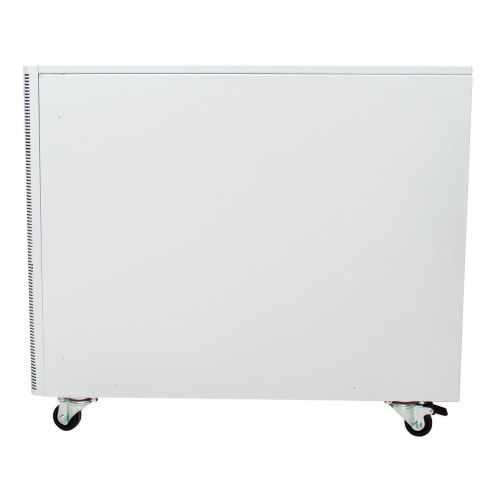

Трехфазный ИБП ST33015S (15 кВА)

ИБП ST33015S применяется для обеспечения бесперебойной работы и защиты от перепадов напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 15 кВА /13,5 кВт, например:

• телекоммуникационного оборудования и систем связи,
• IT-оборудования,
• звукового оборудования Hi-Tech,
• телевизионной техники,
• оборудования торговли и сферы развлечений.

Возможность параллельного подключения до 6-ти блоков ИБП ST33015S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 90 кВА и более бережно относиться к бюджету на этапе первой закупки.

ST33015S – это ИБП топологии онлайн с двойным преобразованием электроэнергии, благодаря которому устройство обеспечивает:

• работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения,
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
• максимальную защиту нагрузки от негативных воздействий электросети,
• полную независимость выходных характеристик напряжения от состояния сети.

Установка и подключение

ST33015S предназначен для напольного размещения или установки на любой ровной горизонтальной поверхности. Нагрузка и электропитание подключаются через клеммные колодки, расположенные на тыльной стороне корпуса ИБП.

Автономная работа

Автономный режим обеспечивается работой встроенных АКБ емкостью 9 Ач и зарядным устройством. При 100% нагрузке время автономной работы составит до 7 минут.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.

Защита

ST33015S обладает многоуровневой системой защиты от:

• перегрузки и короткого замыкания,
• внутреннего перегрева,
• высокочастотных сетевых помех и импульсных перенапряжений,
• переходных процессов при коммутации и нелинейных искажений,
• «глубокого» разряда батарей.

Автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе устройства из строя или его перегрузке. Ручной сервисный байпас позволяет провести сервисное обслуживания ИБП без прерывания питания нагрузки.

Средства мониторинга

ИБП обладает возможностью организации локального/удаленного мониторинга и управления. Для этого имеются порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.

Также к ИБП дополнительно можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS /SSH / Megatec). Данная плата не входит в стандартную комплектацию и приобретаются отдельно.

Контроль работы ИБП отслеживается прямо в веб-браузере, а также в программах Shut Down Manager или Shtyl Device Manager (SDM).

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±1,5%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание до 7 мин за счёт встроенных АБ (при 100% нагрузке),
• совместимость в работе с генераторами,
• функция «холодного» старта,
• встроенный технический и автоматический байпас,
• широкие возможности локального/удаленного мониторинга,
• параллельное подключение до 6-ти блоков ИБП
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля батарей,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
