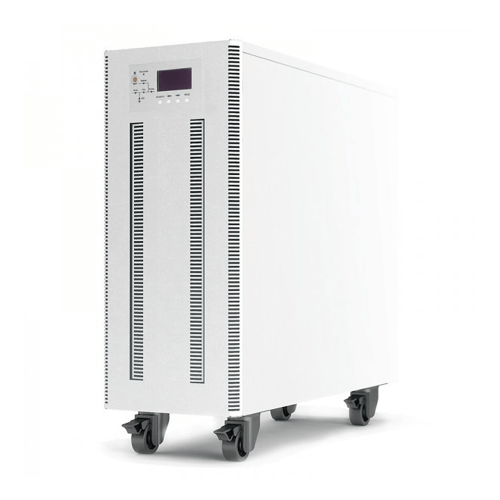

ИБП ST33020 обеспечивает бесперебойным электропитанием и защищает от нестабильного напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 20 кВА /18 кВт, например:
- телекоммуникационное оборудование и системы связи,
- IT-оборудование,
- звуковое оборудование Hi-Tech,
- телевизионную технику,
- оборудование торговли и сферы развлечений.
Возможность параллельного подключения до 6-ти блоков ИБП ST33020 позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 120 кВА и более бережно относиться к бюджету на этапе первой закупки.
ST33020 – это модель ИБП топологии онлайн, которая в своей работе использует технологию двойного преобразования электроэнергии, за счет устройство обеспечивает:
- работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
- мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения,
- постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
- максимальную защиту нагрузки от негативных воздействий электросети,
- полную независимость выходных характеристик напряжения от состояния сети.
Установка и подключение
ИБП предназначен для размещения на любой ровной горизонтальной поверхности. Для удобного перемещения устройство имеет поворотные колесики. Подключение входной сети и электроприборов выполняется через кольцевые наконечники М6.
Автономная работа
Для обеспечения автономной работы нагрузки ИБП имеет разъем для внешних АКБ и зарядное устройство. Ток зарядного устройства устанавливается в диапазоне от 1 до 20% от мощности ИБП. Для правильного подбора внешних АКБ обращайтесь к специалистам завода ГК «Штиль».
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.
На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.
Защита
ST33020 имеет многоуровневую систему защиты:
- перегрузки и короткого замыкания,
- внутреннего перегрева,
- высокочастотных сетевых помех и импульсных перенапряжений,
- переходных процессов при коммутации и нелинейных искажений,
- «глубокого» разряда батарей.
Автоматический байпас служит для переключения питания нагрузки на входную сеть без прерывания её работы при перегрузке или выходе ИБП из строя. Сервисный байпас используется для сервисного обслуживания ИБП без прерывания питания подключенных электроприборов.
Средства мониторинга
ST33020 обладает функционалом для локального/удаленного мониторинга и управления. Для этого на задней панели ИБП имеются встроенные порты USB, RS-232, RS-485 и «сухие» контакты.
Дополнительно к устройству можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Обратите внимание, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.
Работа устройства с установленной платой отслеживается прямо в веб-браузере или через программы Shut Down Manager или Shtyl Device Manager.
Преимущества
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология),
- идеальное синусоидальное выходное напряжение,
- работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
- высокая точность стабилизации напряжения – ±1,5%,
- выходной коэффициент мощности – 0,9,
- входной коэффициент мощности – 0,99,
- малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
- плавный пуск,
- резервное питание за счёт внешних АБ,
- совместимость в работе с генераторами,
- функция «холодного» старта (запуск при отсутствии питающего напряжения),
- встроенный технический и автоматический байпас,
- широкие возможности локального/удаленного мониторинга и управления,
- параллельное подключение до 6-ти блоков ИБП,
- большой выбор дополнительных аксессуаров.
Высокая надежность
- многоуровневая электронная система защиты,
- автоматический перезапуск при восстановлении после аварий,
- полный набор функций контроля батарей,
- самодиагностика при запуске и во время работы,
- высокая перегрузочная способность (особенно важно при работе с двигателями),
- срок службы – не менее 12 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Комплектация
1 | ИБП переменного тока ST33020 | 1 шт. |
---|---|---|
2 | Кабель последовательного интерфейса RS-232 1 м | 1 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Топология | On-line (двойное преобразование) |
Вход | |
Фазы на входе | 3 в 3 |
Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
Номинальная входная частота, Гц | 50/60 |
Плавный пуск | да |
Выход | |
Полная мощность, ВА | 20000 Вт |
Номинальная мощность, Вт | 18000 Вт |
Форма выходного напряжения | чистая синусоида |
Крест-фактор | 3:1 |
Встроенные АБ (аккумуляторные батареи) | |
Наличие встроенных батарей | Нет |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 480 |
Холодный старт | опция |
Срок службы АБ, лет | 0 — 7 эксплуатации) |
Поддержка подключения внешних АБ | Да |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Форм-фактор | Напольный |
Глубина | 755 мм |
Высота | 767 мм |
Вес | 58 кг |
Другое | |
Ширина | 250 |
Функциональные клавиши | возврат, влево, вправо, ввод, EPO |
Диапазон рабочей температуры, С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0) |
Степень защиты от пыли и влаги | IP20 |
Ethernet | опция |
RS-485 | да |
«Сухие» контакты | да |
Номинальное входное напряжение, В | 380/400/415 |
Завод кабелей | снизу |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Диапазон температуры хранения, С | от -40 до +70 |
Допустимый диапазон входной частоты, Гц | 40-70 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | трехфазное |
Точность выходного напряжения, % | ±1,5 (0…100% несбалансированная нагрузка) |
Номинальная выходная частота, Гц | 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
ЖК-дисплей | окно информации о системе, окно меню и текущей команды, окно событий |
Параллельная работа | до 6 шт. (опция) |
Входная сеть | болты M6 |
Нагрузка (выходные разъёмы) | болты M6 |
Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
Совместимость с генератором | да |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +10, +15, +20, +25 (значение по умолчанию: +15) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -10, -15, -20, -30, -40 (значение по умолчанию: -20) |
Выходной коэффициент мощности | 0,9 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
КПД в режиме on-line, % | 95 |
КПД в автономном режиме, % | 95 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
Количество внешних АБ 12В, шт. | 40 |
Емкость внешних АБ, Ач | зависит от требуемого времени автономной работы |
RS-232 | да |
Рабочая высота, м | до 3000 м над уровнем моря |
Предельный диапазон фазного/линейного входного напряжения, В | 130-275/228-478 |
Максимальный входной ток одной фазы, А | 35 |
Максимальный выходной ток одной фазы, А | 30 |
КПД в режиме работы от электросети, % | 99 |
Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
Номинальный ток по цепи АБ, А | 40 |
Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
Интерфейс работы с ДГУ | да |
Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
Импульсное перенапряжение по входу, кВ | не более 2 длительностью не более 50 мс |
Уровень шума (на расстоянии 1 м), дБ | 58 - при нагрузке 100%, 55 - при нагрузке 45% |
Номинальное выходное напряжение, В | 380 |
Установка | в помещении |
Цвет корпуса | серый |
