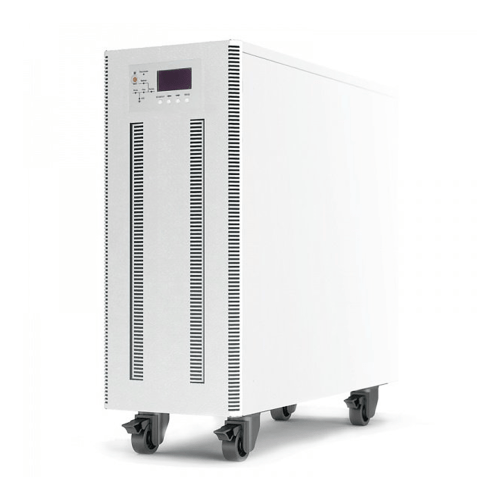

Трехфазный ИБП ST33020S (20 кВА)

Трехфазный ИБП ST33020S (20 кВА)
Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Топология:
On-line (двойное преобразование)
Фазы на входе:
3 в 3
Рабочий диапазон входного напряжения, В:
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц:
50/60
Плавный пуск:
да
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 64260
Цена по запросу
0
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Трехфазный ИБП ST33020S (20 кВА)
Описание

ИБП ST33020S обеспечивает бесперебойную работу и защиту от перепадов напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 20 кВА /18 кВт, например:

  • телекоммуникационного оборудования и систем связи,
  • IT-оборудования,
  • звукового оборудования Hi-Tech,
  • телевизионной техники,
  • оборудования торговли и сферы развлечений.

Возможность параллельного подключения до 6-ти блоков ИБП ST33020S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 120 кВА и более бережно относиться к бюджету на этапе первой закупки.

ST33020S – это онлайн ИБП с двойным преобразованием энергии, благодаря которому устройство обеспечивает:

  • работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
  • мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения,
  • постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
  • максимальную защиту нагрузки от негативных воздействий электросети,
  • полную независимость выходных характеристик напряжения от состояния сети.

Установка и подключение

ST33020S рассчитан на эксплуатацию внутри помещений и предназначен для установки на любой ровной горизонтальной поверхности на поворотные колесики. Подключение нагрузки и входной сети выполняется через кольцевые наконечники М6.

Автономная работа

Для автономного питания ИБП имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.

Защита

ST33020S оснащен современной многоуровневой системой защиты от:

  • перегрузки и короткого замыкания,
  • внутреннего перегрева,
  • высокочастотных сетевых помех и импульсных перенапряжений,
  • переходных процессов при коммутации и нелинейных искажений,
  • «глубокого» разряда батарей.

Электронный байпас служит для автоматического и бесперебойного перевода электропитания нагрузки на сеть при выходе устройства из строя или его перегрузке. Также ИБП оснащен техническим байпасом, который позволяет производить сервисное обслуживания ИБП без прерывания питания нагрузки.

Средства мониторинга

ST33020S имеет различные коммуникационные интерфейсы для дистанционного контроля и управления. Для этого предусмотрены порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.

Также к ИБП дополнительно можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS /SSH / Megatec). Обращаем ваше внимание на то, что данная плата не входит в стандартную комплектацию и приобретаются отдельно.

Контроль работы ИБП после установки платы отслеживается в веб-браузере или с помощью специального ПО: Shut Down Manager или Shtyl Device Manager (SDM).

Преимущества


Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология),
  • идеальное синусоидальное выходное напряжение,
  • работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
  • высокая точность стабилизации напряжения – ±1,5%,
  • выходной коэффициент мощности – 0,9,
  • входной коэффициент мощности – 0,99,
  • малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

  • плавный пуск,
  • резервное питание за счёт встроенных АБ (при 100% нагрузке),
  • совместимость в работе с генераторами,
  • функция «холодного» старта,
  • встроенный технический и автоматический байпас,
  • широкие возможности локального/удаленного мониторинга,
  • параллельное подключение до 6-ти блоков ИБП
  • большой выбор дополнительных аксессуаров.

Высокая надежность

  • многоуровневая система защиты от проблем в электросети,
  • автоматический перезапуск при восстановлении после аварий,
  • полный набор функций контроля батарей,
  • самодиагностика при запуске и во время работы,
  • высокая перегрузочная способность (особенно важно при работе с двигателями),
  • срок службы – не менее 12 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Комплектация

1

ИБП переменного тока ST33020S 1 шт.

2

Встроенные аккумуляторные батареи (12 В, 9 Ач) 40 шт.

3

Кабель последовательного интерфейса RS-232 1 м 1 шт.

4

Руководство по эксплуатации 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Топология
On-line (двойное преобразование)
Вход
Фазы на входе
3 в 3
Рабочий диапазон входного напряжения, В
304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
Номинальная входная частота, Гц
50/60
Плавный пуск
да
Выход
Полная мощность, ВА
20000 Вт
Номинальная мощность, Вт
18000 Вт
Форма выходного напряжения
чистая синусоида
Крест-фактор
3:1
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Да
Тип АБ
герметичные, необслуживаемые, свинцово-кислотные
Ёмкость АКБ (С20), Ач
9
Количество встроенных АБ 12В, шт.
40
Номинальное напряжение АБ, В
480
Холодный старт
опция
Срок службы АБ, лет
0 — 7 эксплуатации)
Надежность и эксплуатационные характеристики
Относительная влажность, %
от 0 до 95 (без конденсата)
Тип охлаждения
принудительное (вентиляторное)
Гарантия
24 мес.
Размеры и вес
Форм-фактор
Напольный
Глубина
758 мм
Высота
1326 мм
Вес
169 кг
Другое
Ширина
350
Функциональные клавиши
возврат, влево, вправо, ввод, EPO
Диапазон рабочей температуры, С
от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
Степень защиты от пыли и влаги
IP20
Ethernet
опция
RS-485
да
«Сухие» контакты
да
Номинальное входное напряжение, В
380/400/415
Завод кабелей
снизу
Функционал управления АБ
калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Диапазон температуры хранения, С
от -40 до +70
Допустимый диапазон входной частоты, Гц
40-70
Входной коэффициент мощности
0,99
Фазы на выходе
трехфазное
Точность выходного напряжения, %
±1,5 (0…100% несбалансированная нагрузка)
Номинальная выходная частота, Гц
50/60
Точность стабилизации выходной частоты (при работе от АБ), %
±0,1
ЖК-дисплей
окно информации о системе, окно меню и текущей команды, окно событий
Параллельная работа
до 6 шт. (опция)
Входная сеть
болты M6
Нагрузка (выходные разъёмы)
болты M6
Тип входной сети
трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором
да
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %
+10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %
-10, -15, -20, -30, -40 (значение по умолчанию: -20)
Выходной коэффициент мощности
0,9
Перегрузочная способность (при работе в режиме on-line или от батарей)
110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
КПД в режиме on-line, %
95
КПД в автономном режиме, %
95
Время переключения в автономный режим из режима on-line, мс
0
Время переключения в автономный режим из режима ECO, мс
переключение с синхронизацией: 0
Номинальная мощность заряда встроенного ЗУ
10% от мощности ИБП (диапазон выбора: 1-20%)
RS-232
да
Рабочая высота, м
до 3000 м над уровнем моря
Время заряда встроенных АБ, ч
не более 8 (до 90% емкости)
Предельный диапазон фазного/линейного входного напряжения, В
130-275/228-478
Максимальный входной ток одной фазы, А
35
Максимальный выходной ток одной фазы, А
30
КПД в режиме работы от электросети, %
99
Напряжение буферного заряда АБ, В/эл
2,25 (диапазон выбора: 2,2-2,35)
Напряжение выравнивания заряда АБ, В/эл
2,4 (диапазон выбора: 2,3-2,45)
Конечное напряжение разряда АБ, В/эл
1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ
настраивается в пределах от 0 до 5 мВ/0С/эл
Номинальный ток по цепи АБ, А
40
Светодиодный дисплей
индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
Интерфейс работы с ДГУ
да
Расстояние от задней стенки до стены или другого оборудования не менее, мм
300
Импульсное перенапряжение по входу, кВ
не более 2 длительностью не более 50 мс
Уровень шума (на расстоянии 1 м), дБ
58 - при нагрузке 100%, 55 - при нагрузке 45%
Номинальное выходное напряжение, В
380
Установка
в помещении
Цвет корпуса
серый
