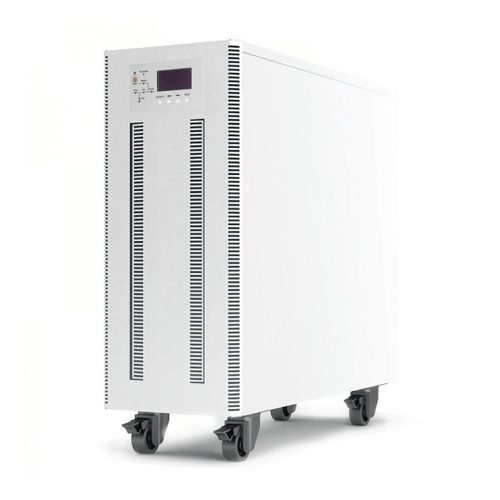

Трехфазный ИБП ST33040 (40 кВА)

Трехфазный ИБП ST33040 является оптимальным решением по обеспечению бесперебойной работы и защиты электропитания от перепадов сетевого напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 40 кВА /36 кВт, например:

• телекоммуникационного оборудования и систем связи,
• IT-оборудования,
• звукового оборудования Hi-Tech,
• телевизионной техники,
• оборудования торговли и сферы развлечений.

Возможность параллельного подключения до 6-ти блоков ИБП ST33040 позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 240 кВА и более бережно относиться к бюджету на этапе первой закупки.

ST33040 – это ИБП топологии онлайн с технологией двойного преобразования, за счет чего устройство обеспечивает:

• работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей,
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения,
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
• максимальную защиту нагрузки от негативных воздействий электросети,
• полную независимость выходных характеристик напряжения от состояния сети.

Установка и подключение

ST33040 устанавливается на любой ровной горизонтальной поверхности на поворотные колесики. Электропитание ИБП и подключение нагрузки производится через клеммные колодки, расположенные на задней панели устройства.

Автономная работа

Специальный разъем для внешних АКБ и зарядное устройство позволяют обеспечить автономную работу нагрузки на необходимое время. Ток зарядного устройства устанавливается в диапазоне от 1 до 20% от мощности ИБП. Для правильного подбора внешних АКБ обращайтесь к специалистам завода ГК «Штиль».

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.

На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.

Защита

ST33040 оснащен многоуровневой системой защиты от:

• перегрузки и короткого замыкания,
• внутреннего перегрева,
• высокочастотных сетевых помех и импульсных перенапряжений,
• переходных процессов при коммутации и нелинейных искажений,
• «глубокого» разряда батарей.

ИБП имеет два вида байпаса: электронный байпас – для бесперебойного автоперевода питания нагрузки на сеть при выходе ИБП из строя или его перегрузке, технический байпас – для выполнения сервисного обслуживания ИБП без прерывания электроснабжения нагрузки.

Средства мониторинга

Функционал ST33040 предполагает дистанционный контроль и управление устройством. Для этого на тыльной стороне ИБП размещены порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.

Дополнительно к ИБП можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.

После установки платы работа ИБП легко контролируется в веб-браузере или с помощью специального ПО: Shut Down Manager или Shtyl Device Manager.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±1,5%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

• плавный пуск,
• резервное питание за счёт внешних АБ,
• совместимость в работе с генераторами,
• функция «холодного» старта (запуск при отсутствии питающего напряжения),
• встроенный технический и автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• параллельное подключение до 6-ти блоков ИБП,
• большой выбор дополнительных аксессуаров.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля батарей,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
