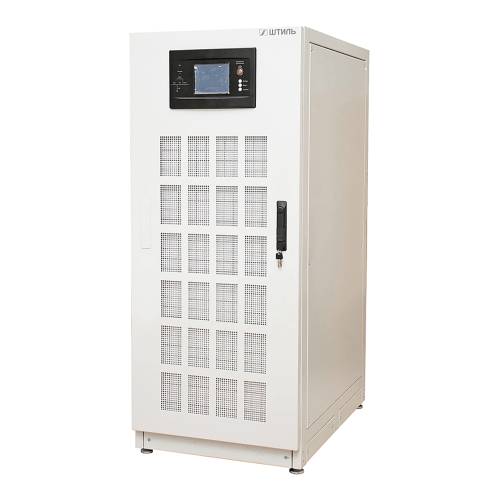

Трехфазный ИБП ST33080 предназначен для обеспечения бесперебойной работы и централизованной защиты от перепадов сетевого напряжения различных систем трехфазного электропитания суммарной мощностью 80 кВА/ 72 кВт, например:
- центров обработки данных,
- телекоммуникационных компаний,
- торгово-развлекательных центров,
- диагностической техники медицинских учреждений.
Компонентная база ИБП (силовые модули, модуль байпаса и мониторинга) установлена внутри прочного монолитного шкафа с дверцей, имеющей пылевой фильтр.
Возможность параллельного подключения до 6-ти блоков ИБП ST33080 позволяет поэтапно наращивать выходную мощность системы бесперебойного питания до 480 кВА, а также использовать технологию резервирования для выстраивания конфигураций повышенной надежности с постоянной эксплуатационной готовностью.
ST33080 – это ИБП онлайн топологии, работающий на основе технологии двойного преобразования, за счет которой обеспечивается:
- широкий диапазон стабилизации сетевого напряжения (228-478 В) без перехода на питание от батарей,
- мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении,
- постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
- максимальная защита нагрузки от негативных воздействий электросети,
- полная независимость выходных характеристик напряжения от состояния сети.
Подключение
Сеть и нагрузка подключаются к ИБП через шины, расположенные на тыльной стороне устройства.
Автономная работа
Автономная работа нагрузки обеспечивается внешними аккумуляторными батареями. Для их установки предусмотрены модульные батарейные стеллажи и батарейные шкафы. Для правильного подбора внешних аккумуляторных батарей и аксессуаров для их размещения обращайтесь к специалистам завода ГК «Штиль».
ИБП ST33080 также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей и светодиодную индикацию.
На ЖК-дисплее отображается напряжение на входе и выходе, частота сетевого напряжения, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Каждый силовой модуль ИБП имеет свою панель управления, которая позволяет отслеживать рабочие параметры модуля и его состояние.
Защита
ST33080 оснащен современной многоуровневой системой защиты от:
- перегрузки и короткого замыкания,
- внутреннего перегрева,
- высокочастотных сетевых помех и импульсных перенапряжений,
- переходных процессов при коммутации и нелинейных искажений,
- «глубокого» разряда батарей.
ИБП имеет два вида байпаса:
- электронный – автоматически переключает питание нагрузки на сеть в случае перегрузки или выхода ИБП из строя,
- ручной – используется, если требуется выполнить техническое обслуживание или ремонт ИБП без прерывания питания нагрузки.
Средства мониторинга
Наличие портов USB, RS-232 и «сухих» контактов делает возможным удаленное/локальное управление и контроль ИБП.
Дополнительно к устройству можно подключить плату расширения с интерфейсом Ethernet (протокол SNMP). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.
Работа устройства отслеживается прямо в веб-браузере или программах Shut Down Manager и Shtyl Device Manager.
Преимущества
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология),
- идеальное синусоидальное выходное напряжение,
- работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
- высокая точность стабилизации напряжения – ±1,5%,
- выходной коэффициент мощности – 0,9,
- входной коэффициент мощности – 0,99,
- малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
- плавный пуск,
- оптимальное резервное питание за счёт внешних АБ,
- совместимость в работе с генераторами,
- функция «холодного» старта,
- встроенный технический и автоматический байпас,
- широкие возможности локального/удаленного мониторинга и управления,
- параллельное подключение до 6-ти блоков ИБП,
- возможность создания резервируемых конфигураций.
Высокая надежность
- многоуровневая электронная система защиты,
- автоматический перезапуск при восстановлении после аварий,
- полный набор функций контроля батарей,
- самодиагностика при запуске и во время работы,
- высокая перегрузочная способность (особенно важно при работе с двигателями),
- срок службы – не менее 12 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Комплектация
1 | ИБП переменного тока ST33080 | 1 шт. |
---|---|---|
2 | Кабель последовательного интерфейса RS-232 1 м | 1 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | Россия |
Бренд | Штиль |
Топология | On-line (двойное преобразование) |
Вход | |
Фазы на входе | 3 в 3 |
Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
Номинальная входная частота, Гц | 50/60 |
Плавный пуск | да |
Выход | |
Полная мощность, ВА | 80000 Вт |
Номинальная мощность, Вт | 72000 Вт |
Форма выходного напряжения | чистая синусоида |
Крест-фактор | 3:1 |
Встроенные АБ (аккумуляторные батареи) | |
Наличие встроенных батарей | Нет |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 480 |
Холодный старт | опция |
Срок службы АБ, лет | 0 — 12 эксплуатации) |
Поддержка подключения внешних АБ | Да |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Тип охлаждения | принудительное (вентиляторное) |
Гарантия | 24 мес. |
Размеры и вес | |
Форм-фактор | шкафной |
Другое | |
Диапазон рабочей температуры, С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0) |
Степень защиты от пыли и влаги | IP20 |
Ethernet | опция |
RS-485 | да |
«Сухие» контакты | да |
Номинальное входное напряжение, В | 380/400/415 |
Завод кабелей | снизу |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Диапазон температуры хранения, С | от -40 до +70 |
Допустимый диапазон входной частоты, Гц | 40-70 |
Входной коэффициент мощности | 0,99 |
Фазы на выходе | трехфазное |
Точность выходного напряжения, % | ±1,5 (0…100% несбалансированная нагрузка) |
Номинальная выходная частота, Гц | 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
ЖК-дисплей | окно информации о системе, окно меню и текущей команды, окно событий |
Параллельная работа | до 6 шт. (опция) |
Входная сеть | шины |
Нагрузка (выходные разъёмы) | шины |
Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
Совместимость с генератором | да |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % | +10, +15, +20, +25 (значение по умолчанию: +15) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % | -10, -15, -20, -30, -40 (значение по умолчанию: -20) |
Выходной коэффициент мощности | 0,9 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
КПД в режиме on-line, % | 95 |
КПД в автономном режиме, % | 95 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
Количество внешних АБ 12В, шт. | 40 |
Емкость внешних АБ, Ач | зависит от требуемого времени автономной работы |
RS-232 | да |
Рабочая высота, м | до 3000 м над уровнем моря |
Предельный диапазон фазного/линейного входного напряжения, В | 130-275/228-478 |
КПД в режиме работы от электросети, % | 99 |
Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
Интерфейс работы с ДГУ | да |
Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
Импульсное перенапряжение по входу, кВ | не более 2 длительностью не более 50 мс |
Установка | в помещении |
Номинальное выходное напряжение, В | 380 |
Цвет корпуса | серый |
