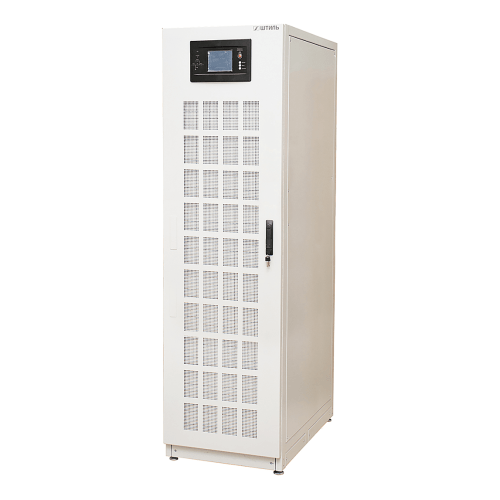

Трехфазный ИБП ST33400 (400 кВА)

ИБП ST33400 – это профессиональная система для обеспечения качественного электропитания и бесперебойной работы ответственного трехфазного оборудования коммерческого и промышленного назначения суммарной мощностью 400 кВА / 360 кВт, например:

• компьютерных залов, серверных комнат, IT-инфраструктур,
• систем безопасности,
• объектов радио- и телевещания,
• телекоммуникационного оборудования.

Вся компонентная база ИБП ST33400 (силовые модули, модуль байпаса и мониторинга) установлена внутри прочного монолитного шкафа с дверцей, имеющей пылевой фильтр.

Возможность параллельного подключения до 6-ти блоков ИБП ST33400 позволяет поэтапно наращивать выходную мощность системы бесперебойного питания до 2400 кВА, а также использовать технологию резервирования для выстраивания конфигураций повышенной надежности с постоянной эксплуатационной готовностью.

ST33400 – это ИБП топологии онлайн, работающий на основе технологии двойного преобразования электроэнергии, за счет которой обеспечивается:

• широкий диапазон стабилизации сетевого напряжения (228-478 В) без перехода на питание от батарей,
• мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении,
• постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%),
• максимальная защита нагрузки от негативных воздействий электросети,
• полная независимость выходных характеристик напряжения от состояния сети.

Подключение

Подключение к сети и к нагрузке выполняется через шины, расположенные на задней панели устройства.

Автономная работа

Автономная работа нагрузки обеспечивается внешними аккумуляторными батареями. Для их установки предусмотрены модульные батарейные стеллажи и батарейные шкафы. Для правильного подбора внешних аккумуляторных батарей и аксессуаров для их размещения обращайтесь к специалистам завода ГК «Штиль».

ИБП ST33400 также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.

Панель управления

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей и светодиодную индикацию.

На ЖК-дисплее отображается напряжение на входе и выходе, частота сетевого напряжения, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.

Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.

Каждый силовой модуль ИБП имеет свою панель управления, которая позволяет отслеживать рабочие параметры модуля и его состояние.

Защита

В ST33400 используется многоуровневая система защиты от:

• перегрузки и короткого замыкания,
• внутреннего перегрева,
• высокочастотных сетевых помех и импульсных перенапряжений,
• переходных процессов при коммутации и нелинейных искажений,
• «глубокого» разряда батарей.

ИБП оснащен байпасами двух типов:

• электронным – автоматически переключает питание нагрузки на сеть в случае перегрузки или выхода ИБП из строя,
• ручным – используется, если требуется выполнить техническое обслуживание или ремонт ИБП без прерывания питания нагрузки.

Средства мониторинга

Модуль коммуникационных разъемов ИБП позволяет организовать дистанционный контроль и управление устройством. В модуле размещены следующие интрерфейсы: USB, RS-232 и «сухие» контакты.

Дополнительно к ИБП можно подключить Ethernet-адаптер (протокол SNMP). Обращаем ваше внимание на то, что он не входит в стандартную комплектацию и приобретается отдельно.

Сам мониторинг устройства производится в веб-браузере или программах: Shut Down Manager и Shtyl Device Manager.

Преимущества

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология),
• идеальное синусоидальное выходное напряжение,
• работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ,
• высокая точность стабилизации напряжения – ±1,5%,
• выходной коэффициент мощности – 0,9,
• входной коэффициент мощности – 0,99,
• малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.

Функциональность

• плавный пуск,
• оптимальное резервное питание за счёт внешних АБ,
• совместимость в работе с генераторами,
• функция «холодного» старта,
• встроенный технический и автоматический байпас,
• широкие возможности локального/удаленного мониторинга и управления,
• параллельное подключение до 6-ти блоков ИБП,
• возможность создания резервируемых конфигураций.

Высокая надежность

• многоуровневая электронная система защиты,
• автоматический перезапуск при восстановлении после аварий,
• полный набор функций контроля батарей,
• самодиагностика при запуске и во время работы,
• высокая перегрузочная способность (особенно важно при работе с двигателями),
• срок службы – не менее 12 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
