Установка питания PS24-0300 (от 2700 до 8100 Вт)

Обзор Отзывы (0)

Установка питания PS24-0300 (от 2700 до 8100 Вт)

0 Отзывов

Характеристики

Страна изготовления:

Россия

Бренд:

Штиль

Номинальная входная частота, Гц:

Номинальная мощность, Вт:

8100 Вт

КПД, %:

не менее 90

Наличие встроенных батарей:

Нет

Поддержка подключения внешних АБ:

Да

Смотреть все

Категории

Установки питания, Установки питания 24 В

Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит

Избранное

Сравнение

Заказать через:

Заказ по телефону:+7 (495) 133-16-70

Заказ по почте:zakaz@eco50.ru

Описание

Встраиваемая установка питания «Штиль» PS24-0300 с максимальной выходной мощностью 8100 Вт предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В.

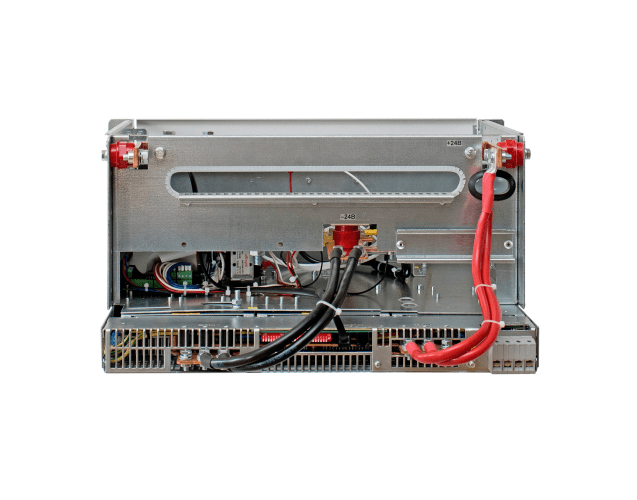

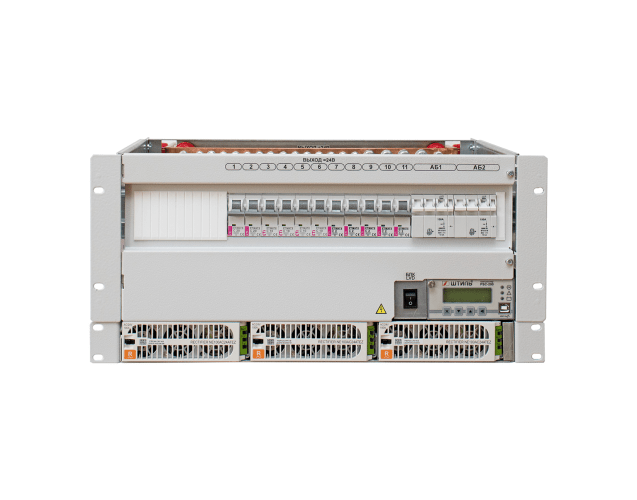

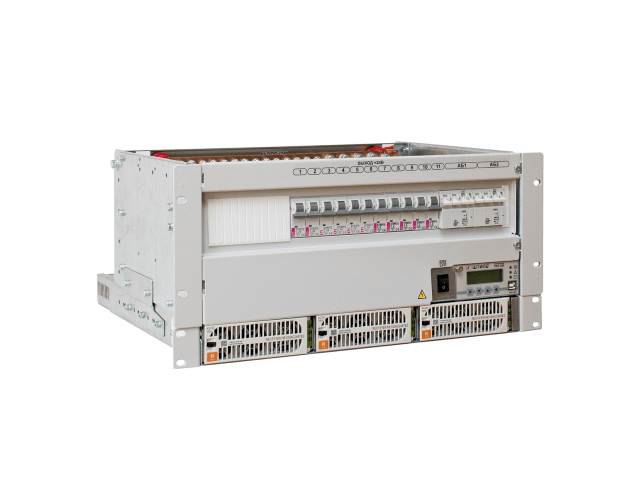

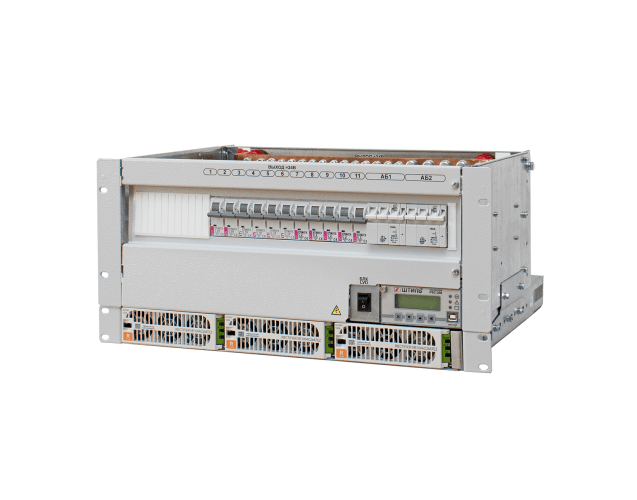

Установка питания PS24-0300 производится в виде 19-дюймовой корзины высотой 5U. Она предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0300 обозначена в таблице ниже.

Варианты исполнения установки питания PS24-0300	Количество выпрямителей, шт.	Максимальный выходной ток, А	Выходная мощность, Вт	Масса, кг
PS24-0300 (1/2700-5U)	1	100	2700	18
PS24-0300 (2/2700-5U)	2	200	5400	20
PS24-0300 (3/2700-5U)	3	300	8100	22

В состав изделий помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!

PS24-0300 осуществляет преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Преимущества

Отличные технические характеристики

диапазон входного переменного напряжения – 150-300 В,
диапазон выходного постоянного напряжения – 21-29 В,
входной коэффициент мощности – 0,99 при 100% нагрузке,
максимальный выходной ток – до 300 А,
допустимый диапазон входной частоты 45-66 Гц,
КПД – не менее 90%.

Функциональность и надёжность

модульная конструкция (установка от 1 до 3 выпрямителей),
«горячая» замена выпрямителей,
защита от «глубокого» разряда и контроль температуры АБ,
расширенный контроль и управление изделием и АБ,
электронная система защиты c автоматическим восстановлением,
срок службы – не менее 20 лет.

Комплектация

1	Установка питания PS24-0300 в составе:	1 шт.
1. 1	Источники питания (выпрямители) 24 В, 2700 Вт	1-3 шт.
1. 2	Корзина для установки выпрямителей до 3-х выпрямителей	1 шт.
1. 3	Контроллер «Штиль» PSC-200.03	1 шт.
1. 4	Модуль распределения в составе:	1 шт.
4. 1	Автоматические выключатели защиты нагрузки 1Р 10 А	2 шт.
4. 2	Автоматические выключатели защиты нагрузки 1Р 32 А	2 шт.
4. 3	Автоматические выключатели защиты нагрузки 1Р 63 А	2 шт.
4. 4	Автоматические выключатели защиты АБ	2 шт. (150 А)
1. 5	Контактор защиты АБ от «глубокого» разряда (контактор LVD)	1 шт. (250 А)
2	Датчик температуры	1 шт.
3	Руководство по эксплуатации	1 шт.
4	ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания	1 шт.
5	Упаковка	1 шт.

Характеристики

Страна изготовления	Россия
Бренд	Штиль
Вход
Номинальная входная частота, Гц	50
Выход
Номинальная мощность, Вт	8100 Вт
КПД, %	не менее 90
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей	Нет
Поддержка подключения внешних АБ	Да
Надежность и эксплуатационные характеристики
Гарантия	24 мес.
Размеры и вес
Форм-фактор	в стойку (встраиваемые)
Глубина	365 мм
Высота	220 мм
Вес	0 кг
Другое
Ширина	483
Страна производитель	Россия
Светодиодная индикация	индикация основных состояний изделия
Диапазон рабочей температуры, С	от +5 до +50
USB	да
Ethernet	опция
RS-485	да
«Сухие» контакты	общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Контакт заземления РЕ	да
Номинальное входное переменное напряжение, В	220/380
Рабочий диапазон входного переменного напряжения, В	150-300 (в диапазоне 150-170 В происходит линейное снижение выходной мощности выпрямителя, до 80% от номинальной при Uвх=150 В)
Номинальное выходное напряжение постоянного тока, В	24
Функционал управления АБ	защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Диапазон температуры хранения, С	от -40 до +75
Высота установки в стойку, U	5
Тип входной сети	однофазная/трехфазная сеть переменного тока
Допустимый диапазон входной частоты, Гц	45-66
Входной коэффициент мощности	0,99
Фазы на выходе	постоянное
Диапазон выходного напряжения постоянного тока, В	21-29
Пониженное или повышенное входное напряжение	защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А	10, 32, 63 (по 2 шт.)
Номинал предохранителей защиты АБ, А	150
Среднее время восстановления, ч	не более 1
Разъём датчика температуры	да
Наработка на отказ, ч	не менее 150000
Перегрев	защита c автоматическим восстановлением
Максимальный выходной ток, А	300 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>170 В)
Максимальный входной ток, А	38.7
Цвет корпуса	серый
