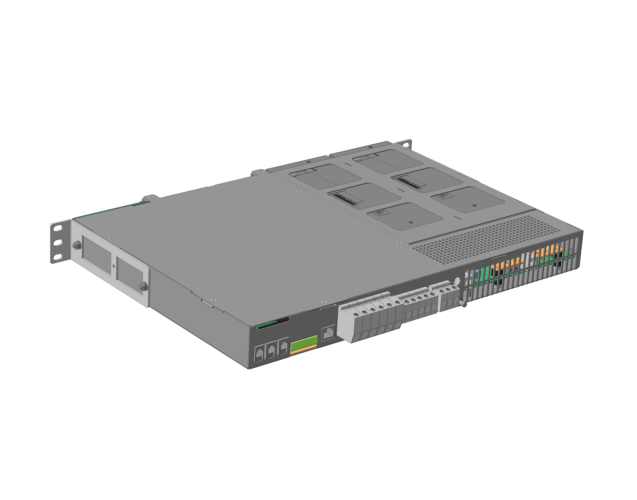

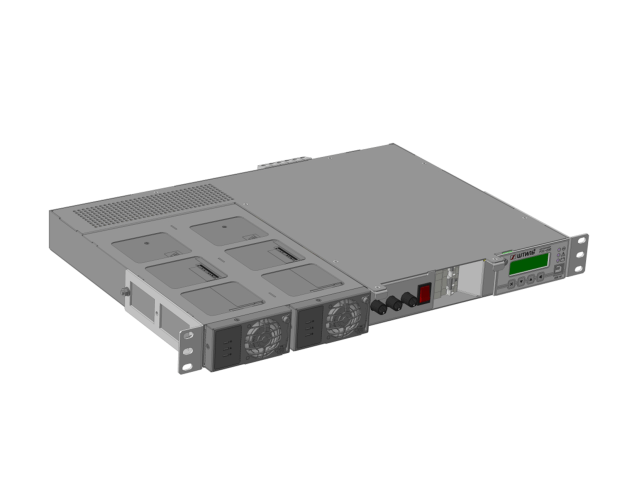

Установка питания PS48-0080-1U (от 2000 до 4000 Вт)

Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0080-1U (2/2000) с максимальной выходной мощностью 4000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.

Максимальный выходной ток модели равен 84 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

Особенности конструкции

Система электропитания PS48-0080-1U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 44х483х355 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0080-1U обозначена в таблице ниже.

Кроме источников питания (выпрямителей) в состав устройства также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Установка питания PS48-0080-1U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03.02, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Преимущества

Отличные технические характеристики

• диапазон входного переменного напряжения – 85-300 В,
• диапазон выходного постоянного напряжения – 42-58 В,
• входной коэффициент мощности – 0,99 при 100% нагрузке,
• максимальный выходной ток – до 84 А,
• допустимый диапазон входной частоты 45-65 Гц,
• КПД – не менее 96,2%.

Функциональность и надёжность

• модульная конструкция (установка от 1 до 2 выпрямителей),
• «горячая» замена выпрямителей,
• защита от «глубокого» разряда и контроль температуры АБ,
• расширенный контроль и управление изделием и АБ,
• электронная система защиты c автоматическим восстановлением,
• срок службы – не менее 20 лет.
