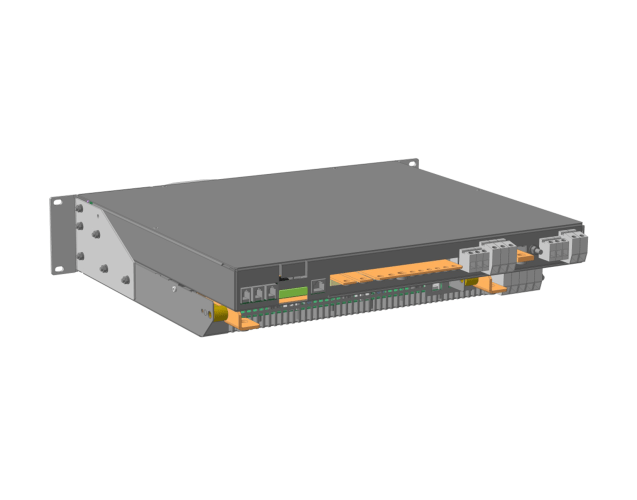

Установка питания PS48-0160-2U (от 2000 до 8000 Вт)

Характеристики
Страна изготовления:
Россия
Бренд:
Штиль
Номинальная входная частота, Гц:
50
Номинальная мощность, Вт:
8000 Вт
КПД, %:
96,2
Наличие встроенных батарей:
Нет
Поддержка подключения внешних АБ:
Да
Смотреть все
Для оплаты частями необходимо в корзине выбрать способ оплаты – Яндекс Сплит
Наличие уточняйте у менеджера
Код: 69698
Цена по запросу
0
Избранное
Сравнение
Заказать через:
Заказ по телефону:+7 (495) 133-16-70
Заказ по почте:zakaz@eco50.ru
Установка питания PS48-0160-2U (от 2000 до 8000 Вт)
Описание

Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0160-2U (4/2000) с максимальной выходной мощностью 8000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.

Максимальный выходной ток модели равен 168 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

Особенности конструкции

Система электропитания PS48-0160-2U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 88х483х398 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0160-2U обозначена в таблице ниже.

Варианты исполнения установки питания PS48-0160-2UКоличество выпрямителей, шт.Максимальный выходной ток, АВыходная мощность, ВтМасса, кг
PS48-0160-2U (1/2000)142200016
PS48-0160-2U (2/2000)284400017,5
PS48-0160-2U (3/2000)3126600019
PS48-0160-2U (4/2000)4168800020,5

Кроме источников питания (выпрямителей) в состав устройства также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Установка питания PS48-0160-2U осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03.02, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.

Преимущества


Отличные технические характеристики

  • диапазон входного переменного напряжения – 85-300 В,
  • диапазон выходного постоянного напряжения – 42-58 В,
  • входной коэффициент мощности – 0,99 при 100% нагрузке,
  • максимальный выходной ток – до 168 А,
  • допустимый диапазон входной частоты 45-65 Гц,
  • КПД – не менее 96,2%.

Функциональность и надёжность

  • модульная конструкция (установка от 1 до 4 выпрямителей),
  • «горячая» замена выпрямителей,
  • защита от «глубокого» разряда и контроль температуры АБ,
  • расширенный контроль и управление изделием и АБ,
  • электронная система защиты c автоматическим восстановлением,
  • срок службы – не менее 20 лет.

Комплектация

1

Установка питания PS48-0160-2U в составе: 1 шт.

1.

1

Источники питания (выпрямители) 48 В, 2000 Вт от 1 до 4 шт.

1.

2

Корзина для установки до 4-х выпрямителей 48 В, 2000 Вт 1 шт.

1.

3

Автоматические выключатели защиты нагрузки 1Р 10 А 2 шт.

1.

4

Автоматические выключатели защиты нагрузки 1Р 16 А 1 шт.

1.

5

Автоматические выключатели защиты нагрузки 1Р 32 А 2 шт.

1.

6

Автоматические выключатели защиты нагрузки 1Р 63 А 1 шт.

1.

7

Автоматический выключатель защиты АБ 1Р 100А 2 шт.

1.

8

Контроллер PSC-200.03.02 в составе: 1 шт.

8.

1

TCP/IP адаптер 1 шт.

1.

9

Датчик температуры 1 шт.

2

Колодка для подключения к разъему сигнализации 1 шт.

3

Контактор защиты АБ от «глубокого» разряда (контактор LVD), 160 А 1 шт.

4

Руководство по эксплуатации 1 шт.

5

ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания 1 шт.

6

Упаковка 1 шт.

Характеристики
Страна изготовления
Россия
Бренд
Штиль
Вход
Номинальная входная частота, Гц
50
Выход
Номинальная мощность, Вт
8000 Вт
КПД, %
96,2
Встроенные АБ (аккумуляторные батареи)
Наличие встроенных батарей
Нет
Поддержка подключения внешних АБ
Да
Надежность и эксплуатационные характеристики
Гарантия
24 мес.
Размеры и вес
Форм-фактор
в стойку (компактные)
Глубина
398 мм
Высота
88 мм
Вес
0 кг
Другое
Ширина
483
Страна производитель
Россия
Светодиодная индикация
индикация основных состояний изделия
Диапазон рабочей температуры, С
от +5 до +50
USB
да
Ethernet
да
«Сухие» контакты
общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Номинальное входное переменное напряжение, В
220/380
Рабочий диапазон входного переменного напряжения, В
85-300 (в диапазоне 85-176 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В)
Номинальное выходное напряжение постоянного тока, В
48
Функционал управления АБ
защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Диапазон температуры хранения, С
от -40 до +70
Высота установки в стойку, U
2
Тип входной сети
однофазная/трехфазная сеть переменного тока
Допустимый диапазон входной частоты, Гц
45-65
Входной коэффициент мощности
0,99
Фазы на выходе
постоянное
Диапазон выходного напряжения постоянного тока, В
42-58
Действующее значение пульсаций, мВ
не более 50
Пониженное или повышенное входное напряжение
защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А
10, 16, 32, 63
Номинал предохранителей защиты АБ, А
100
Среднее время восстановления, ч
не более 1
Наработка на отказ, ч
не менее 150000
Перегрев
защита c автоматическим восстановлением
Максимальный выходной ток, А
168 (при установке в изделие 4-х источников питания)
Максимальный входной ток, А
48
Цвет корпуса
серый
