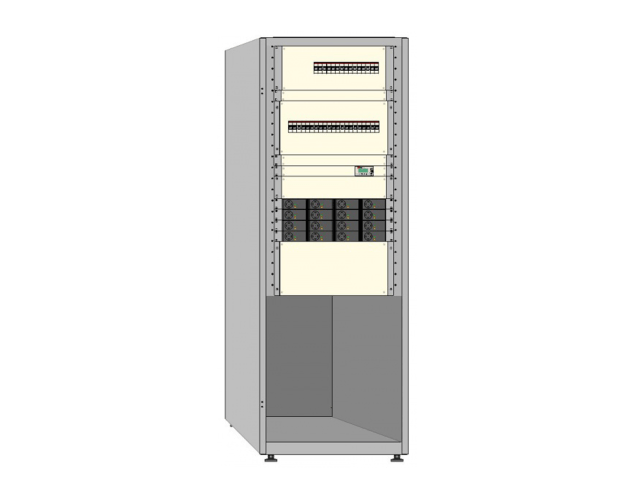

Установка питания PS60-0600 (от 8000 до 40000 Вт)

Группа компаний «Штиль» предлагает российские установки электропитания шкафного исполнения PS60-0600. Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 600 А, максимальная выходная мощность – 40000 Вт. Отличительной особенностью установок является работа в широком диапазоне входного напряжения переменного тока – 85-300 В. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

Особенности конструкции

Система электропитания PS60-0600 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафу высотой 36U. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0600 обозначена в таблице ниже.

В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Представленные модели установок питания «Штиль» осуществляют преобразование переменного тока напряжением 220 В, 50 Гц в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырех таких модулей.

Преимущества

Отличные технические характеристики

• диапазон входного переменного напряжения – 85-300 В,
• диапазон выходного постоянного напряжения – 55-73 В,
• входной коэффициент мощности – 0,99 при 100% нагрузке,
• максимальный выходной ток – до 600 А,
• допустимый диапазон входной частоты 45-66 Гц,
• КПД – не менее 95%.

Функциональность и надёжность

• модульная конструкция (установка от 4 до 20 выпрямителей),
• «горячая» замена выпрямителей,
• защита от «глубокого» разряда и контроль температуры АБ,
• расширенный контроль и управление изделием и АБ,
• электронная система защиты c автоматическим восстановлением,
• срок службы – не менее 20 лет.
