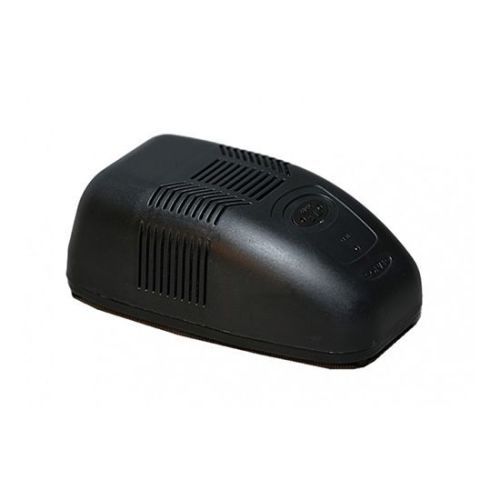

Зарядное устройство СОНАР УЗ 202.01

УСТРОЙСТВО ЗАРЯДНОЕ СОНАР УЗ 202

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

Назначение и общие указания

Зарядное устройство предназначено для заряда герметизированных свинцово-кислотных аккумуляторных батарей напряжением 12В, емкостью до 75 Ач. Для заряда аккумуляторной батареи большей ёмкости (90-120А/ч и более) допускается одновременное подключение двух и более зарядных устройств данного типа к одной аккумуляторной батареи. Зарядный ток увеличивается соответственно в два или более раз.

Устройство реализует оптимальную двухшаговую процедуру заряда, позволяющую заряжать батарею максимально быстро и без повреждения. Устройство обеспечивает оптимальный, для свинцово-кислотных аккумуляторов, режим хранения с компенсацией тока саморазряда. Устройство полностью автоматизировано, защищено от перегрузок по входным и выходным цепям, работает в широком диапазоне входных напряжений, без изменения выходных параметров. Благодаря этому может использоваться в случаях, требующих длительного хранения аккумуляторов в состоянии постоянной готовности, с периодической автоматической подзарядкой, например в системах бесперебойного электропитания.

Устройство может эксплуатироваться в условиях умеренного климата в хорошо проветриваемых помещениях при температуре окружающего воздуха от минус 5°C до плюс 35°С и относительной влажности до 90% при температуре 20°С.

Питание устройства осуществляется от сети переменного однофазного тока напряжением 220±20 Вольт частотой 50±5 Гц.

Напряжение заряда/хранения, В 14,4 / 13,7 ± 0,1

Ток заряда, А 0 – 5

Емкость аккумулятора, Ач 25 – 75

Потребляемая мощность Вт, не более 90

Устройство обеспечивает индикацию:

•правильности подключения клемм к аккумулятору,

•работоспособности при подключении в сеть,

•режима заряда аккумулятора,

•режима хранения аккумуляторной батареи.

Габаритные размеры не более 200 х 120 х 90 мм

Масса не более 600 г

В процессе работы устройства допускается повышение температуры корпуса до 60°С

Комплект поставки

В комплект поставки входят зарядное устройство и эксплуатационные документы.
