Модуль распределения МР-1АВБФ04-03
Модуль распределения «Штиль» МР-1АВБФ04-03 предназначен для совместной работы с инверторами «Штиль» или в составе инверторных систем «Штиль». Он обеспечивает надежную коммутацию и подключение внешней нагрузки переменного напряжения 220 В.

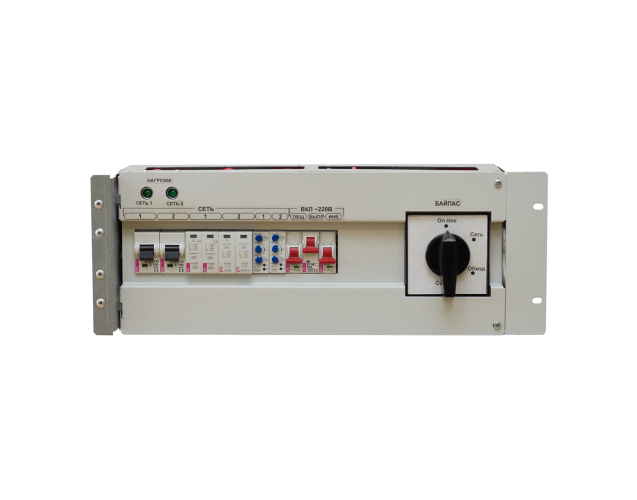

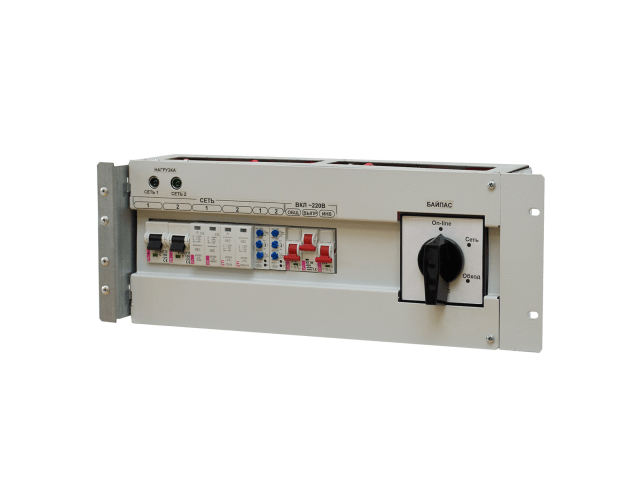

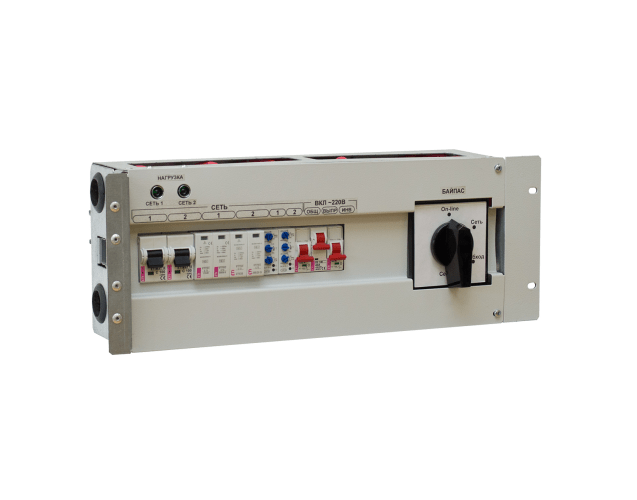

МР-1АВБФ04-03 выполнен в виде конструктивно законченного 19' выдвижного модуля высотой 4U с фронтальным расположением подключений.

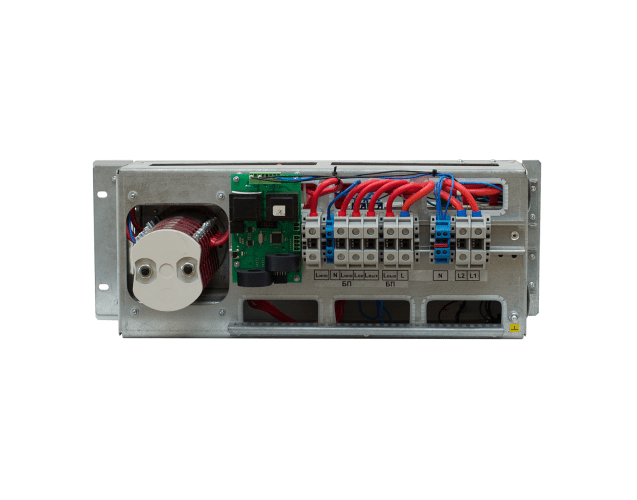

Питание от сети переменного тока поступает на входные выводы, расположенные на задней панели изделия. При помощи автоматических выключателей напряжение подаётся на внешнюю нагрузку.
Главной особенностью МР-1АВБФ04-03 является наличие технологического байпаса, который позволяет в случае необходимости перевести питание нагрузки, подключенной к изделию, на один из двух источников:
- сеть переменного напряжения (используется при проведении технологических или ремонтных работ на объекте установки),
- инверторную систему «Штиль» (является основным режимом работы инверторных систем и позволяет обеспечить бесперебойное питание нагрузки стабилизированным переменным напряжением 220 В).
Модуль распределения МР-1АВБФ04-03 имеет:
- устройство АВР,
- «ручной» переключатель принудительного выбора работающего фидера,
- автоматический выключатель 1P «Выход 220 В»,
- автоматический выключатель 1P «Фидер 1» (Ввод 1) и «Фидер 2» (Ввод 2).
Комплектация
1 | Модуль распределения МР-1АВБФ04-03 | 1 шт. |
|---|---|---|
2 | Автоматический выключатель «Сеть ~ 220 В» | 1 шт. |
3 | Автоматический выключатель «Выход ~ 220 В» (указано максимально возможное количество выключателей при использовании однополюсных автоматов шириной не более 18 мм) | 3 шт. |
4 | Кулачковый переключатель «Сеть-0-Инв» | 1 шт. |
5 | Выводы подключения входного переменного напряжения ~ 220 В, 50 Гц (комплект) | 3 шт. |
6 | Руководство по эксплуатации | 1 шт. |
Бренд | Штиль |
Размеры и вес | |
Глубина | 247 мм |
Высота | 176 мм |
Вес | 10 кг |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 100 |
Страна изготовления | Россия |
Гарантия | 24 мес. |
Другое | |
Ширина | 483 |
Совместимость | инверторы и инверторные системы |
Тип аксессуара | модули распределения |
Страна производитель | Россия |
Диапазон рабочей температуры, С | от +5 до +40 |
Тип входного напряжения | переменное |
Номинальное входное переменное напряжение, В | 220 |
Диапазон температуры хранения, С | от -60 до +50 |
Высота установки в стойку, U | 4 |
Тип входной сети | однофазная, трехпроводная |
Дополнительный функционал | АВР, вводно-распределительная панель |
Тип выходной сети | однофазная, трехпроводная |
Ручной байпас | да |
Наработка на отказ, ч | не менее 150000 |
Форм-фактор | в стойку |
Номинальное выходное напряжение, В | 220 |
