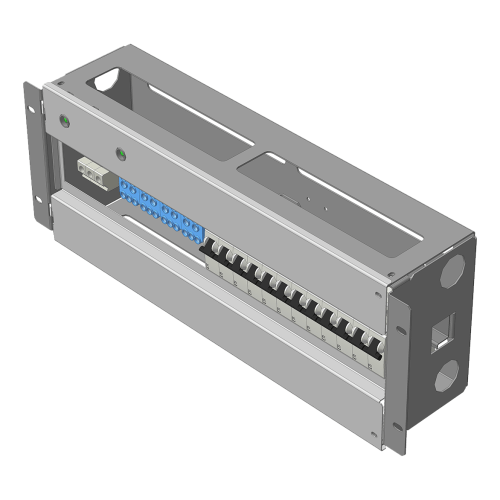

Модуль распределения PDM-02-3CL
Модуль распределения PDM-02-3CL применяется совместно с однофазным ИБП серий «SR» и «STR» мощностью 2 кВА.
Изделие служит для распределения электроэнергии от ИБП к однофазным нагрузкам.
PDM-02-3CL представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
Модуль подключается к ИБП через разъем С20. Провод для подключения входит в комплект поставки устройства.
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 12 автоматических выключателей: 1хС10, 2хС4, 4хС2, 3хС1, 2хС0,5.
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

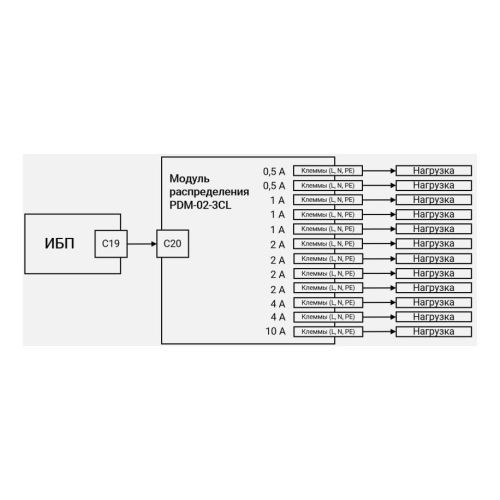

Схема подключения
Комплектация
1 | Модуль распределения PDM-02-3CL в составе: | 1 шт. |
|---|---|---|
1. 1 | Автоматические выключатели защиты нагрузки 0,5 А | 2 шт. |
1. 2 | Автоматические выключатели защиты нагрузки 1 А | 3 шт. |
1. 3 | Автоматические выключатели защиты нагрузки 2 А | 4 шт. |
1. 4 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
1. 5 | Автоматический выключатель защиты нагрузки 10 А | 1 шт. |
2 | Кабель С20-С19 для подключения к ИБП | 1 шт. |
3 | Руководство по эксплуатации | 1 шт. |
Страна изготовления | РОССИЯ |
Бренд | Штиль |
Вход | |
Номинальная входная частота, Гц | 50 |
Надежность и эксплуатационные характеристики | |
Относительная влажность, % | от 0 до 90 (без конденсата) |
Гарантия | 24 мес. |
Размеры и вес | |
Глубина | 132 мм |
Высота | 132 мм |
Вес | 3 кг |
Другое | |
Ширина | 483 |
Совместимость | однофазные ИБП серий «SR» и «STR»мощностью 2 кВА |
Тип аксессуара | модули распределения |
Число фаз ИБП | 1 в 1 |
Страна производитель | Россия |
Светодиодная индикация | «Сеть», «Нагрузка» |
Диапазон рабочей температуры, С | от +5 до +40 |
Номинальное входное напряжение, В | 220 |
Способ установки | в стойку |
Диапазон температуры хранения, С | от -40 до +40 |
Высота установки в стойку, U | 3 |
Нагрузка (выходные разъёмы) | 1хС10, 2хС4, 4хС2, 3хС1, 2хС0,5 |
Тип входной сети | однофазная, трехпроводная (L, N, PE) |
Тип разъема для подключения к ИБП | IEC-320-С20 |
Кабель подключения к ИБП | С20-С19 |
Цвет корпуса | серый |
Номинальное выходное напряжение, В | 220 |
