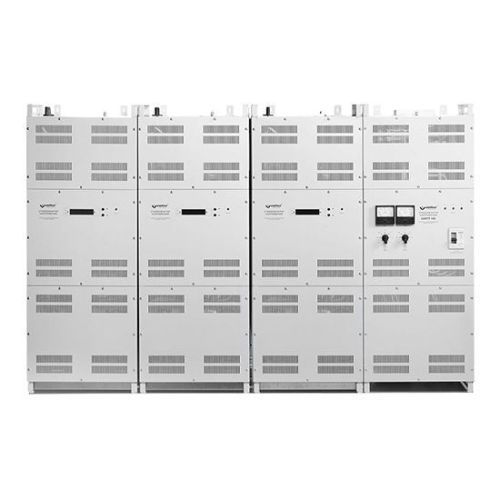

Стабилизатор напряжения Volter СНПТТ- 200 пт

Стандартный стабилизатор напряжения Вольтер в формате 4 обособленных блоков. Из них 3 блока отвечают за стабилизацию фазы и один из блоков за коммутацию. Блоки помещается в обособленный надежный шкаф, что дает возможность использовать устройство на стене или на полу, в удобном формате.

На внешней (видимой) части отдела коммутации можно найти следующие показатели и устройства:

• Выключатель, способный переключаться из одного положения в другое автоматически.
• Вольтметры, которые измеряющие показатели напряжения.
• Индикаторы на светодиодах, отображающие данные этих измерений.
• 2 переключателя, управляющих работой вольтметров. Они позволяют выбирать режим измерения напряжения (можно измерять фазное или линейное).
• Амперметр для измерения выходного тока.
• Фазный переключатель, позволяющий выбрать режим работы амперметра.

На верхней панели фазного отдела размещен переключатель, позволяющий выбрать рабочий режим, в то время как на внешней стороне смонтирован небольшой жидкокристаллический дисплей, и, кроме того, разнообразные рычажки и кнопки, предназначенные для настройки прибора.

Блок стабилизации фазного напряжения, относящийся к вольтодобавочному типу, всегда включает в себя определенный набор элементов:

• контроллер напряжения;
• автоматический трансформатор, оснащенный выводами;
• симисторные ключи.

Когда прибор включен, контроллер непрерывно измеряет фазное напряжение на входе и фиксирует любые отклонения от заданного параметра. Анализируя полученные данные, он отдает команды на переключение силовых ключей. Благодаря этому магнитный поток на трансформаторе остается стабильным. В результате становится возможным поддержание выходного напряжения в заданных рамках.
