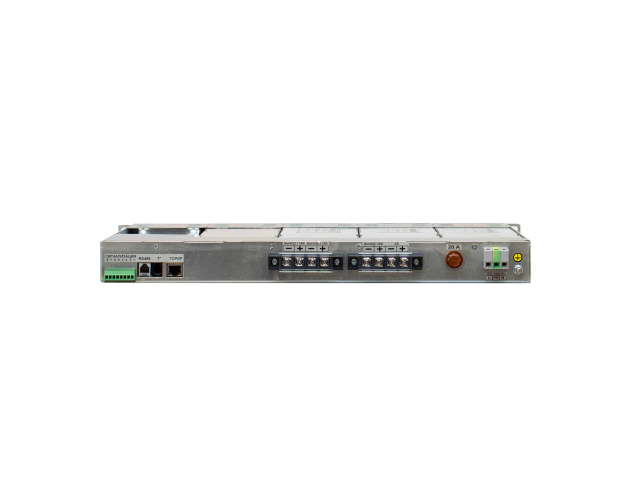

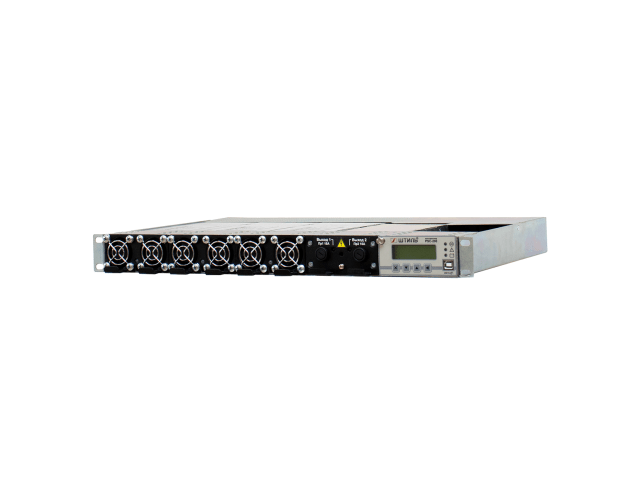

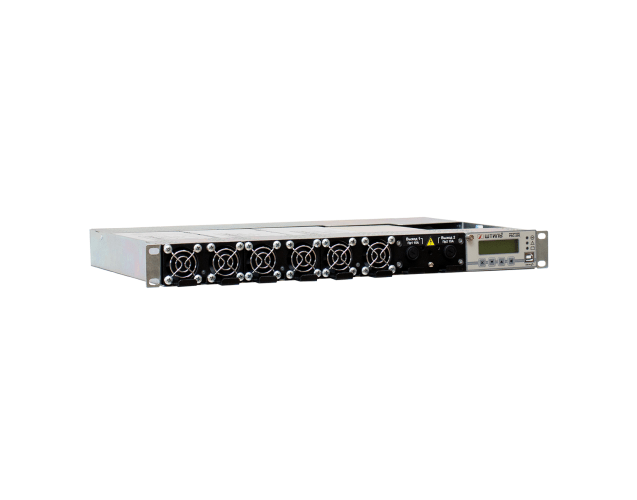

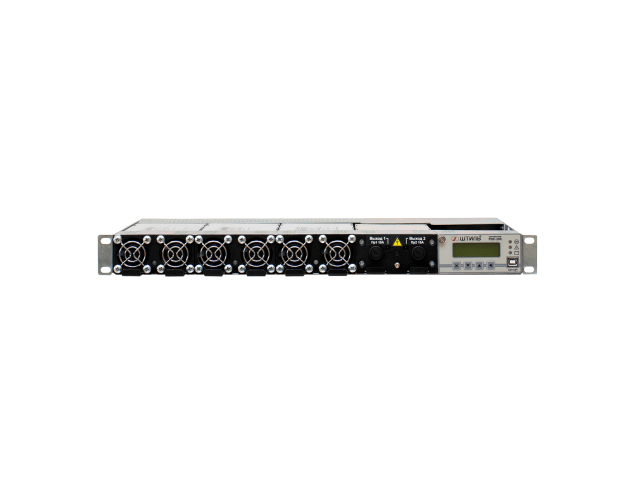

Установка питания PS60-0015 (от 350 до 1050 Вт)

Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0015. Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 17,4 А, максимальная выходная мощность – 1050 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

Особенности конструкции

Система электропитания PS60-0015 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0015 обозначена в таблице ниже.

В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Представленная модель установки питания «Штиль» PS60-0015 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Преимущества

Отличные технические характеристики

• диапазон входного переменного напряжения – 90-276 В,
• диапазон выходного постоянного напряжения – 50-75 В,
• входной коэффициент мощности – 0,99 при 100% нагрузке,
• максимальный выходной ток – до 17,4 А,
• допустимый диапазон входной частоты 45-65 Гц,
• КПД – не менее 90%.

Функциональность и надёжность

• модульная конструкция (установка от 1 до 3 выпрямителей),
• «горячая» замена выпрямителей,
• защита от «глубокого» разряда и контроль температуры АБ,
• расширенный контроль и управление изделием и АБ,
• электронная система защиты c автоматическим восстановлением,
• срок службы – не менее 20 лет.
