PWM или ШИМ технология является более простой и заключается в использовании широтно-импульсного преобразователя на завершающей стадии заряда аккумуляторной батареи. В начале процесса заряда солнечная батарея фактически присоединена к аккумулятору напрямую. Солнечный контроллер заряда PWM или ШИМ имеет значительно меньшую стоимость, в сравнении с технологией MPPT, и поэтому заслужил такую популярность среди пользователей. Применение PWM контроллеров имеет смысл в системах малой мощности, когда нет возможности использовать более дорогой MPPT контроллер, а также в регионах с высокой солнечной активностью.

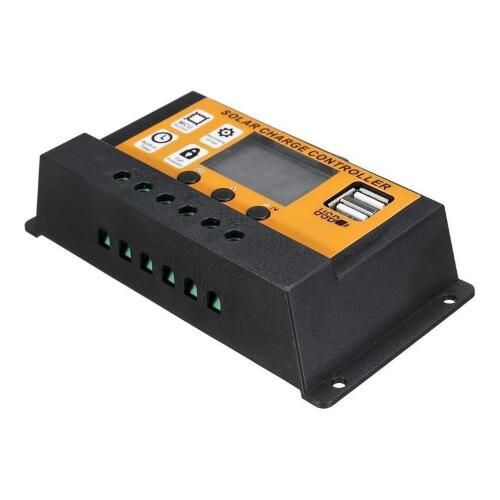

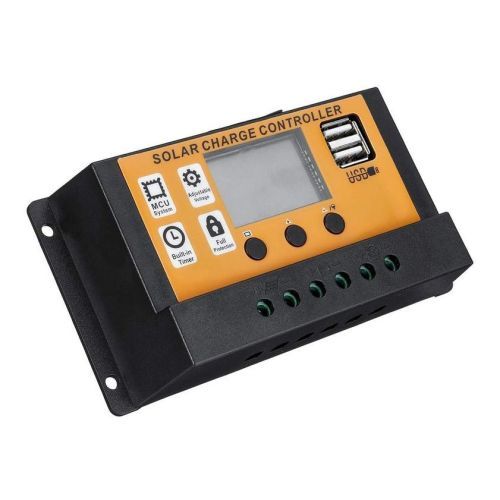

Контроллер PWM 2430L – представитель серии HP контроллеров ШИМ-заряда компании Delta. Контроллер работает в системе с напряжением 12В и 24В. Определение напряжения системы происходит автоматически.

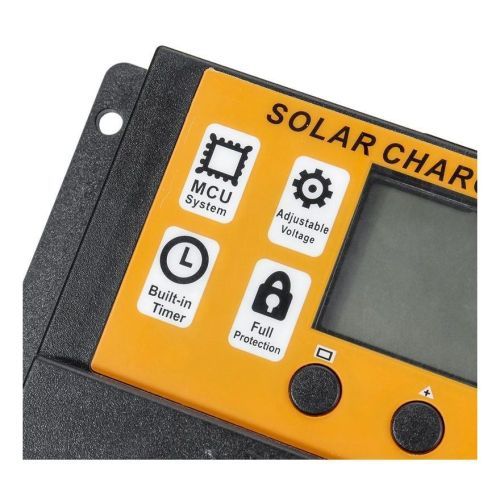

Контроллер оснащён ЖК-дисплеем и двумя кнопками управления, с помощью которых легко можно регулировать настройки. Простая и понятная индикация позволяет пользователю определять уровень заряда аккумулятора, состояние освещения, а так же распознавать ошибки в системе.
Технические характеристики
- Автоматическое распознавание напряжения в системе 12В/24В.
- Применяется улучшенный трёхстадийный алгоритм заряда аккумуляторов. Периодически или в случае глубокого разряда происходит включение уравнительного заряда батареи, что эффективно замедляет процесс сульфатации и предотвращает возникновение неравномерности состояния элементов батареи, тем самым продлевая срок её службы.
- Наличие USB-разъема для заряда мобильных устройств.
- При использовании температурной компенсации параметры заряда изменяются автоматически.
- Широкий диапазон режимов работы позволяет применять контроллер с любыми типами нагрузки.
- Контроллер обеспечивает защиту от перезаряда, от глубокого разряда, перегрузки и короткого замыкания цепи.
- Продвинутый метод включения обеспечивает плавный пуск емкостных нагрузок.
- Контроллер оснащен графическим ЖК экраном, управление с помощью кнопки.
- Интуитивно понятный интерфейс.
- Промышленный дизайн обеспечивает контроллеру уверенное функционирование при любых сложных внешних условиях.
Безопасность:
- от короткого замыкания в цепи солнечных модулей
- от неправильного подключения, от перегрева
- от перегрузки и короткого замыкания цепи нагрузки.
Страна изготовления | КИТАЙ |
Бренд | SmartWatt |
Тип контроллера | PWM (ШИМ) |
Напряжение контроллера, В | 12, 24 |
Номинальный выходной ток, А | 30 |
Ток нагрузки, A | 30 |
Напряжение системы 12 В | |
Напряжение выравнивающего заряда, В | 14.6 |
Напряжение поддерживающего заряда, В | 13.7 |
Напряжение восстановления после глубокого разряда, В | 12.6 |
Напряжение системы 24 В | |
Напряжение выравнивающего заряда, В | 29.2 |
Напряжение поддерживающего заряда, В | 27.4 |
Напряжение восстановления после глубокого разряда, В | 25.2 |
Солнечные батареи | |
Макс. входное напряжение СБ, В | 50 |
АКБ | |
Напряжение на аккумуляторах, В | 34 |
Функции | |
Наличие USB | Yes |
Защита от | короткого замыкания в цепи солнечных модулей, короткого замыкания цепи нагрузки, неправильного подключения, перегрузки, перегрева |
Надежность и эксплуатационные характеристики | |
Гарантия | 12 mo. |
Размеры и вес | |
Длина | 150 mm |
Глубина | 85.6 mm |
Высота | 35 mm |
Вес | 0.15 kg |
Разное | |
Класс защиты | IP30 |
Температура эксплуатации | -35°С…+60°С |
Документы для скачивания:
